Дипломная работа: Определение загрязнения водных объектов г. Ноябрьска

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

ЭКОЛОГО-ГЕОГРАФИЧЕСКИЙ ФАКУЛЬТЕТ

КАФЕДРА ГЕОЭКОЛОГИИ

Допустить к защите в ГАК

И. О. Зав. каф. геоэкологии, к.г.н.,доцент

________ С.И. Ларин

«__» ______ 2011 г.

Определение загрязнения водных объектов в окрестностях г. Ноябрьска

(Выпускная квалификационная работа)

Научный руководитель:

__________

Автор работы:

__________.

Тюмень 2011


Содержание

Содержание

Введение

Глава I. Физико-географическая характеристика района

1.1 Геологическое строение и рельеф

1.2 Климат

Глава II. Оценка состояния водных объектов

2.1 Характеристика водных объектов

2.2 Общая характеристика состояния поверхностных вод и донных отложений

Глава III. Техногенное загрязнение природных вод

3.1 Характеристика основных загрязняющих веществ

3.2 Оценка степени загрязнения поверхностных вод и их пригодности для различных видов водопользования

Заключение

Литература

Приложение


Введение

Несовершенная хозяйственная деятельность приводит зачастую к истощению, загрязнению поверхностных вод, что делает эту воду частично или полностью непригодной для использования и может привести к серьезным экономическим и экологическим последствиям.

Без воды человек не может прожить более трех суток, но, даже понимая всю важность роли воды в его жизни, он все равно продолжает жестко эксплуатировать водные объекты, безвозвратно изменяя их естественный режим сбросами и отходами.

Цель работы: определить степень загрязнения озер

Задачи: Описание физико-географической характеристики района;

оценить состояние водных объектов;

дать характеристику водных объектов;

оценить степень загрязнения поверхностных вод и их пригодность для различных видов водопользования.

Для написания выпускной квалификационной работы использовались учебные пособия и данные с предприятия.

Дипломная работа содержит 49 страниц печатного текста, 7 таблиц, 5 рисунков.


Глава I. Физико-географическая характеристика района

1.1 Географическое положение, рельеф и геология

Сибирские увалы образуют водораздел правых притоков широтного отрезка Оби и бассейнов рек Надым, Пякупур и др. На этой территории преимущественно в 70-80-е гг. были пробурены сотни скважин, достигших добаженовских слоев (георгиевской, васюганской, тюменской и других свит местной стратиграфической шкалы), а также проведено сейсмопрофилирование с большой плотностью наблюдений. Полученные в результате этих работ материалы, а также производственные обобщения и публикации специалистов ЗапСибНИГНИ, СНИИГГиМСа, ИГГ и ИГНГ СО РАН и других организаций послужили фактологической основой анализа тектоники мезозойского комплекса указанного региона.

По результатам литолого-стратиграфических корреляций данных бурения и каротажа скважин, а также анализа региональных профилей ОГТ юрский комплекс Сибирских увалов представлен мощной (750-1000 м) терригенной толщей. В разрезе толщи (снизу вверх) намечается вертикальный ряд формаций (рис.1.1.1):

1. Терригенная (песчаник-аргиллитовая) с уверенно коррелируемыми по площади подформациями (литофациями) существенно аргиллитового и песчаникового состава, а также песчаник-аргиллитовым (аргиллитов более 50 %) горизонтом в основании. Мощность формации по профилю от 280 до 450 м; она включает отложения новогодней, тогурской и других свит раннеюрского возраста.

2. Угленосная песчаник-аргиллитовая, в составе которой преобладают фациально изменчивые субконтинентальные (лагунно-озерные) толщи сметанного песчаник-аргиллитового состава (рис.1.1.1), содержащие пласты и линзы углей. Мощность формации от 250 до 450м; она включает преимущественно отложения тюменской свиты (средняя юра).

3.Существенно песчаник-аргиллитовая, преимущественно прибрежно-морских фаций. Мощность ее 65-100 м; аномальная (сдвоенная) мощность формации (около 150 м) установлена в верховьях р. Тромъеган (Ново-Перевальная площадь). Формация включает отложения васюганской свиты (поздний бат-оксфорд).

4. Углеродисто-кремнистых (битуминозных) аргиллитов и глин мощностью 20-50 м. В основании формации (свиты) намечается седиментационный контраст, который интерпретируется как размыв; на эту поверхность выходят различные горизонты подстилающих отложений. Условно этот размыв называется «предбаженовским», хотя на значительных площадях стратиграфически ниже «баженитов» установлены глинисто-аргиллитовые отложения георгиевской свиты. Но эти отложения маломощны (до 10-15 м), по составу существенно аргиллитовые и отличаются от «баженитов» лишь отсутствием битуминозности.

Юрские отложения повсеместно перекрыты аргиллит-песчаниковой «клиноформной» формацией неокома.

По профилю намечается определенная зональность в распределении и соотношениях литофаций (рис.1.1.1). Она проявляется на западе р. Вынгапур (около 76° в.д.) в виде относительно устойчиво чередующихся литофаций в разрезе, а восточнее - зоны выклиниваний и фациальных замещений. Эта «зона выклиниваний» отражается проявлением здесь конседиментационных деформаций поверхности седиментации.

Баженовский горизонт (свита) Западной Сибири охватывает стратиграфический объем волжского яруса - нижней части берриаса. Обычно он представлен тонкослоистыми, часто микрослоистыми, иногда тонкокомковатыми и пятнистыми углеродсодержащими (битуминозными) глинисто-кремнистыми, кремнисто-известковистыми и известково-глинисгыми отложениями с устойчивыми характеристиками вещественного состава и мощности. Свита обладает минимальной изменчивостью состава отложений на площади распространения по сравнению с таковой других горизонтов юрского разреза. Ее мощность колеблется в пределах 20-50 м, практически не выклиниваясь, а вариации вещественного состава определяются ограниченным набором тонкозернистых кремнисто-карбонатно-глинистых компонентов. На отдельных участках наблюдаются также прослои аргиллитов с пониженной битуминозностью, а роль ловушек и коллекторов играют внутрислоевые зоны разлистования (разновидность какиритизации).

В районе Сибирских увалов состав баженовской свиты близок общему для Западной Сибири, но на локальных участках в верховьях рек Пим (Южно-Ватлорская площадь) и Тромъеган (Восточно-Перевальная и Конитлорская площади) на западе, а также в верховьях р. Аган (Тагринская площадь) - на востоке Сибирских увалов она имеет аномальный алеврито-песчаниковый характер, сходный с отложениями неокома. По результатам литолого-стратиграфических корреляций здесь выявлена и определенная закономерность региональных вариаций мощности баженовской свиты (рис.1.1.2): для бассейна верховий рек Надым и Казым вырисовывается неупорядоченная система относительно изометричных контуров изопахит с преобладающими значениями 20-30 м; чуть южнее (верховья рек Пим и Тромъеган) площади с устойчивыми мощностями около 30 м увеличиваются. Восточнее меридиана 75° в.д. (бассейн р. Пякупур) в распределении мощностей баженовской свиты намечается субмеридиональная зональность. Достаточно контрастно она проявлена от 77° в.д., где протяженные "прогибы" с мощностью более 40 м разделены зонами сокращенных мощностей (до 15-20 м). В единичных скважинах бассейна р.Тромъеган (рис.1.1.2) углеродисто-кремнистые аргиллиты в разрезе отсутствуют.

При формировании горизонта в волжско-берриаское время преобладали условия обширной, медленно погружающейся равнины с глубиной около 200-500 м ниже уровня моря. По-видимому, региональная трансгрессия имела место на фоне относительного тектонического покоя и выравнивания рельефа как в области прогибания, так и в ее обрамлении. Поэтому прогибание не компенсировалось осадконакоплением.

Анализ пространственной конфигурации баженовской свиты и ее соотношений с другими членами юрско-мелового разреза представляет интерес в связи с изучением региональной тектоники мезозойского комплекса. Этот анализ проводится с учетом морфотектоники ограничивающих поверхностей, а также характера и возраста постседиментационных деформаций.

Рассмотрим морфотектонику структурной поверхности Б. Баженовская свита обычно рассматривается в качестве сейсмического репера, характерные свойства которого определяются узким диапазоном изменения ее мощности (10-30 м), низкими значениями плотности пород (1,93-2,78 г/см3) по сравнению с таковыми обрамления и скоростями распространения упругих волн около 3,0-3,3 км/с. В кровле свиты акустическая граница имеет отрицательный знак коэффициента отражения, а в подошве - положительный. Поскольку разность времен прихода элементарных волн от этих границ мала, то они обычно регистрируются как единое интерференционное колебание. Эта волна часто связывается с подошвой баженовской свиты, что типично для более южных районов Западной Сибири. Но результаты сейсмического моделирования в Широтном Приобье показывают, что отраженная волна формируется в более широком стратиграфическом интервале, нежели возраст баженовской свиты; этот интервал отложений включает верхние части васюганской свиты (30-40 м), георгиевские и баженовские слои, а также нижние горизонты (50-70 м) куломзинской свиты раннемелового возраста. Для территории Сибирских увалов устойчивые отражения тяготеют к кровле баженовской свиты или горизонту в целом при мощности менее 30 м. Эта структурная поверхность обычно обозначается индексом Б и уверенно выделяется по данным ОГТ и каротажа.

Морфотектоническая карта структурной поверхности Б (рис.1.1.3) построена на основе приемов амплитудно-градиентного анализа гипсометрической карты ее рельефа с учетом поведения плоскостей нормированных уровней региональных морфотипов. На качественном уровне в регионе выделяются два главных морфотипа: ареальный западный, или Верхненадымский, и поясовый восточный, или Таркосалинский. Для первого из них характерна в целом выровненная поверхность с локализованными и слабо упорядоченными аномалиями рельефа. Локальные морфоструктуры образуют три основные группы:

1) изометричные малоамплитудные (до 100-130 м) поднятия и их ограниченные скопления на площади до 20-30 км;

2) изометричные или слабоудлиненные мульды глубиной до 40-60 м;

3) уступообразные перегибы поверхности. Анализ нормированных поверхностей ареала позволяет наметить региональные линии перегибов, которым соответствуют неявно выраженные системы разнотипных малоамплитудных градиентных зон рельефа. Вполне возможно, что эти линии намечают границы блоковых неоднородностей строения фундамента юрского комплекса (рис.1.1.3).

Таркосалинский морфотектонический тип структурной поверхности Б (часть более обширного Уренгойско-Колтогорского пояса) представляет собой эшелонированную систему контрастно выраженных морфоструктур, ориентированных в меридиональном направлении в виде сближенных крупных валообразных поднятий и узких прогибов, разделенных склоновыми зонами с большими амплитудами перепада отметок (до 500-600 м) и очень высокими для региона градиентами (отношение перепада отметок к ширине склона). Отношение длины валов и прогибов к их ширине редко превышает 3:1, поскольку обычно они прерываются субширотными или диагональными системами "трансформных" трогов и перегибов структурной поверхности.

Валообразные поднятия (таблица 1.1.1) имеют крутые склоны, в той или иной степени асимметричный профиль и часто ступенчатое строение. Амплитудно-градиентные характеристики большинства склоновых структур Таркосалинской системы аномально высоки для платформенных обстановок, поэтому логично сделать предположение об их деформационной природе.

«Предбаженовский» размыв, по-видимому, связан с малоамплитудным подводным размывом выравненной поверхности васюганских отложений. О малой амплитуде расчленения рельефа поверхности размыва свидетельствует глинистый состав перекрывающих георгиевских и баженовских осадков, а морфологию поверхности размыва отражает схематическая карта изопахит георгиевской свиты для значительной части Сибирских увалов (рис.1.1.4). На северо-западе преобладают неупорядоченные относительно изометричные «окна размыва» в поле развития маломощных (до 10 м) глинисто-аргиллитовых отложений. Южнее площадь размыва увеличивается, образуя на северном склоне Сургутского свода обширное поднятие, осложненное широтным «заливом» с мощностью георгиевских отложений до 10-13 м (рис.1.1.2). Восточнее меридиана 76° в.д. конфигурация и размеры окон размыва и зон прогибания существенно отличаются: в распределении изолиний преобладают субмеридиональные направления, а мощность в осевых зонах более контрастных, чем на западе, прогибов превышает 10-15 м. В окнах размыва на поверхности «выступов» установлены различные горизонты васюганской свиты: на востоке это песчаные пласты верхней части свиты, а на крайнем западе изучаемой площади - разноуровенные отложения нижневасюганской подсвиты. Поскольку глубина размыва увеличивается в западном направлении, в этом же направлении снижается песчанистость отложений васюганской свиты в выступах.

Линия раздела западных и восточных областей размыва совпадает с границей основных морфотектонических типов поверхности Б - Верхненадымского ареала и Таркосалинской системы.

Таким образом, можно сделать вывод, что Баженовский горизонт в районе Сибирских увалов - это реперный структурный элемент мезозойского терригенного комплекса, пограничный слой между различными в формационном отношении этажами осадочного чехла Западно-Сибирской плиты. Углеродисто-кремнистые аргиллиты этого слоя обладают характерными и устойчивыми на площади свойствами состава с ограниченными вариациями мощности. Баженовский горизонт ограничен в разрезе фиксированными седиментационными контрастами, в том числе «предбаженовским» размывом.

В мезозойском (юрско-меловом) комплексе намечен вертикальный ряд формаций, где углеродсодержащие аргиллиты занимают определенную позицию - они заканчивают трансгрессивный цикл от нижне-среднеюрских озерно-аллювиалъных, дельтовых и лагунных отложений через келловей-оксфордские субконтинентальные и прибрежно-морские к волжским отложениям спокойного мелководного моря. Добаженовские отложения входят в общую группу серо-цветных полимиктовых, в том числе угленосных, формаций приморских равнин и мелководного моря. Послебаженовская «клиноформная» формация неокома фиксирует начало регрессивного цикла осадконакопления.

Латеральные неоднородности формационного ряда выражены на западе Сибирских увалов в виде устойчивой последовательности литофаций в разрезе (Верхненадымское плато), а на востоке - как область неустойчивых характеристик формационного ряда (Таркосалинская зона). Понимая процесс осадконакопления как функцию массопереноса обломочного материала по поверхности (экзогенная геодинамика), можно утверждать, что в юрское время Таркосалинская зона была более активной структурой, чем Верхненадымское плато, что и отразилось в структуре баженовского горизонта - схема изопахит фиксирует заметные колебания мощности отложений в Таркосалинской зоне по сравнению с таковыми более западных районов. Вместе с тем деформация этого горизонта указывает, что тектоническая активность здесь продолжалась и позднее. Следовательно, наблюдаемая неоднородность строения юрского комплекса Таркосалинской зоны определяется седиментационной и постседиментационной составляющими. В существенно меньшей степени конседиментационные деформации проявлены в верховьях р. Надым.

Серия широтных профилей (рис.1.1.5), составленных по буровым скважинам с учетом региональных профилей ОГТ, убедительно иллюстрирует морфоструктурную неоднородность баженовского горизонта (и юрско-мелового комплекса в целом) изучаемой территории, подтверждая таким образом схему морфотектонического районирования (рис.1.1.3). Верхненадымскому ареалу соответствует преимущественно субгоризонтальное залегание баженовской свиты, а Таркосалинской системе - область аномальных отклонений от горизонтального залегания, т.е. наличие деформаций в осадочной толще. По-видимому, склоны валов, или перегибы слоев, сформированы системами малоамплитудных сбросов. Причем деформации слоев проявляются не только в подстилающих толщах юры, но также в перекрывающих баженовскую свиту отложениях неокома, т.е. имеют постседиментационный характер. В таком случае в зонах малоамплитудных сбросов следует ожидать зональную деформацию породных массивов в виде повышенной трещиноватости. Соответственно это влечет за собой нарушение первичных свойств пористости и проницаемости отложений, что необходимо учитывать в задачах прогноза региональной нефтегазоносности мезозойского комплекса.

http://www.geolib.ru/OilGasGeo/1997/10/Stat/Image937.gif

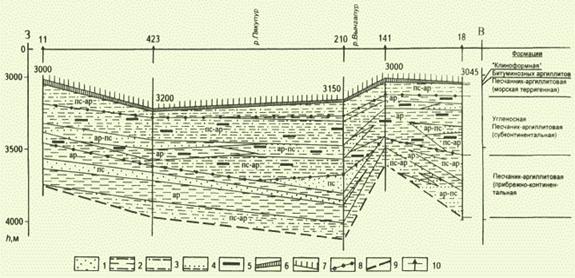

Рис.1.1.1. Корреляция литофации мезозойского комплекса Сибирских увалов:

Добаженовские литофации: 1 - существенно песчаниковая (более 70 %), 2 - существенно аргиллитовая (более 70 %), 3 - песчаник-аргиллитовая (более 50 % аргиллитов), 4 - аргиллит-песчаниковая (более 50 % песчаников); 5 - угленосные литофации; 6 - аргиллиты баженовского горизонта; 7 - клиноформная терригенная формация неокома; 8 - границы формаций; 9 - подошва мезозойского комплекса; 10 - скважины, вскрывшие подошву юрского комплекса.

http://www.geolib.ru/OilGasGeo/1997/10/Stat/Image938.gif

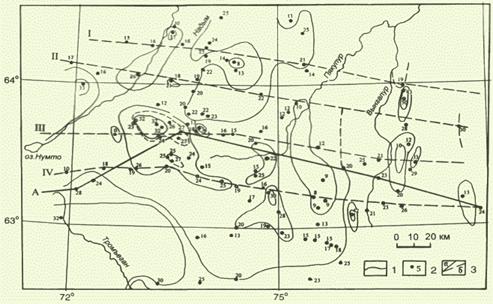

Рис. 1.1.2. Схема изопахит Баженовской свиты:

1 – изопахиты, м; 2 - мощность баженовской свиты по скважинам, м; 3 - линии профилей литофаций (а) и баженовского горизонта (б).


http://www.geolib.ru/OilGasGeo/1997/10/Stat/Image939.gif

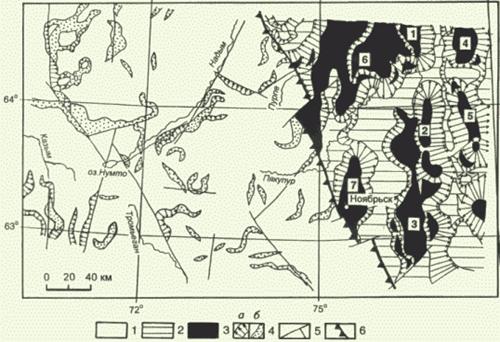

Рис.1.1.3.Морфотектоническая карта структурной поверхности Б:

1 - области малоамплитудных поднятий и прогибов (плато); 2 - днища крупных прогибов (впадин); 3 - вершинные поверхности крупных поднятий (валов); 4 - высокоградиентные (а) и низкоградиентные (б) склоновые зоны, 5 – предполагаемые разломы, 6 – граница морфотектонических районов; цифры – основные поднятия (валы) Таркосалинской системы (таблица 1.1.1).

http://www.geolib.ru/OilGasGeo/1997/10/Stat/Image940.gif

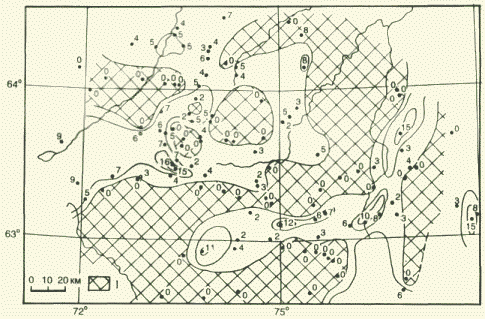

Рис.1.1.4. Схема изопахит Георгиевской свиты (предбаженовский размыв):

1- отсутствие отложений, 2- мощность баженовской свиты по скважинам, м; 3- линии профилей литофаций (а) и баженовского горизонта (б).

http://www.geolib.ru/OilGasGeo/1997/10/Stat/Image941.gif

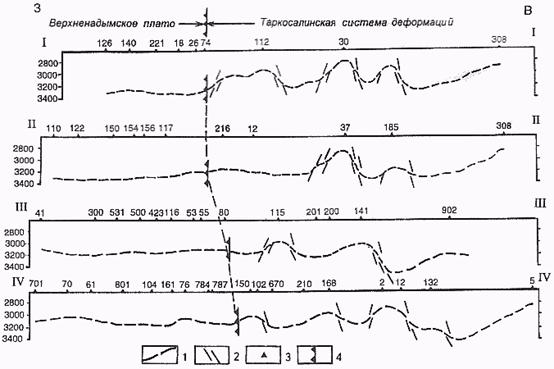

Рис. 1.1.5. Схематические широтные профили Баженовского горизонта (без учета амплитуды). Соотношение вертикального и горизонтального масштабов 1 : 50:

1 - баженовский горизонт, 2 - линии малоамплитудных сбросов, 3 - скважины, 4 - граница морфотектонических районов(рис.1.3.3).

Таблица 1.1.1- Амплитудно-градиентные характеристики склоновых структур Таркосалинской системы

Номер структуры Структура Длина, км Ширина, км Перепад отметок склона, м
запад восток
1 Пурпейская >30 20 140 600
2 Вэнгаяхинская 90 25 320 720
3 Вынгапуровская 60 40 200 720
4 Айваседапуровская >45 35 500 500
5 Етыпуровская 80 25 600 500
6 Комсомольская 55 40 100 200
7 Ноябрьская 55 30 300 400

1.2 Климат и гидрография

Город Ноябрьск находится в сложных климатических условиях - в арктической зоне Западно-Сибирской равнины. Природа на Крайнем Севере очень ранима и медленно восстанавливается. Северная граница Ямало-Ненецкого АО - это берег Карского моря, на западе – Архангельская область и Республика Коми, на юге – ХМАО, на востоке – Таймырский и Эвенкийский автономные округа Красноярского края. Географические координаты города - 63°12′ северной широты и 75°27′ восточной долготы.

Для описания климатических условий были использованы данные лежащей вблизи метеорологической станции Халясавэй.

Высота Солнца над горизонтом на широте исследуемой территории в день летнего солнцестояния равна 50,2о. Наименьшая высота Солнца в день зимнего солнцестояния: 3,2о; в дни равноденствий она равна 26.7о. Годовая продолжительность солнечного сияния, в среднем, 1630 часов. Наибольшее число часов солнечного сияния отмечается в июле, наименьшее – в декабре. Весной число часов солнечного сияния в 2-3раза больше, чем осенью, что связано с годовым ходом облачности. В целом за год облачность снижает число часов солнечного сияния на 63%.

Годовой приход суммарной солнечной радиации составляет около 3200 МДж/м2. Быстрый рост суммарной радиации начинается в марте-апреле с увеличением высоты солнца над горизонтом и продолжительности дня. Максимальные значения отмечаются в мае, а в июле приход суммарной солнечной радиации начинает уменьшаться. Прямая солнечная радиация на горизонтальную поверхность составляет 1500 МДж/м2 в год, в июле соответственно, 600 и 250 МДж/м2, в декабре – 4 и 0 МДж/м2. Число дней без солнца от 115 до 135 в год. Суммарная солнечная радиация в декабре составляет 4 МДж/м2, а в июне 600 МДж/м2. Суммарная солнечная радиация за год составляет от 1600 МДж/м2. Доля прямой солнечной радиации в суммарной радиации меняется в течение года. В период с ноября по декабрь вклад прямой солнечной радиации незначителен и составляет около 20%. Зимой преобладает рассеянная радиация. Наиболее благоприятны условия для поступления прямой солнечной радиации летом, но даже в эти месяцы вклад прямой солнечной радиации составляет около 50%.

Альбедо (отношение количества отраженной к количеству поступающей со
