Введение с пояснением  цели и задачи практикума

Выработка  и  закрепление навыков по выбору компонентов и элементов  схемы.

                     Назначения и условия эксплуатации (по ГОСТам

ГОСТ  15150-69

УХЛ-3.1

Для эксплуатации в нерегулярно отапливаемых помещениях. Для микроклиматического региона с умеренным и холодным климатом.

Значение температуры воздуха при эксплуатации:Рабочее  +40о С. . .-10о С

Рабочее значение влажности воздуха: (при 25о С ) – 98 %

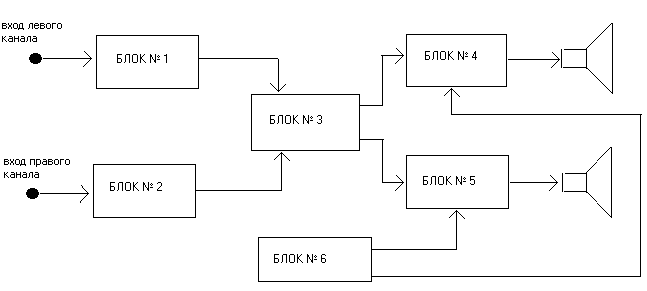

Функциональная схема устройства, ее описание

Блок № 1-Регулировка громкости и тембра

Блок № 2-Регулировка громкости и тембра

Блок № 3-Регулировка баланса

Блок № 4-Усилитель левого канала

Блок № 5-Усилитель правого канала

Блок № 6-Аккумулятор

Описание

Блок № 1   Представляет собой  переменный резистор 1R1 выполняющий

функцию регулятора громкости ,а переменный резистор 1R3 совместно с  конденсатором 1С1-регулятор тембра.

Блок № 2   Представляет собой  переменный резистор 2R1 выполняющий

функцию регулятора громкости ,а переменный резистор 2R3 совместно с  конденсатором 2С1-регулятор тембра.

Блок № 3  Переменный резистор R4 ,включенный между входами каналов усилителя-регулятор стереобаланса.

Блок № 4  Осуществляет окончательное усиление звукового сигнала и вывода его на динамик 1В1.

Блок № 5  Осуществляет окончательное усиление звукового сигнала и вывода его на динамик 2В1.

Блок № 6   Аккумулятор. В данном случае в качестве источника питания выступает аккумулятор, так как  устройство будет  эксплуатироваться в автомобиле.

Выбор элементной базы и вариантов замены

Конденсаторы.

Подбор конденсаторов в схеме УЗЧ.

         В устройстве использованы оксидные конденсаторы  К50-16 и конденсаторы постоянной емкости К10-7В.

Эксплуатационные  параметры оксидных конденсаторов К50-16.

Номинальная емкость                                                    2 …5000 мкФ.

Допустимое отклонение емкости от номинальной     +15%

Предельное рабочее напряжение                                  25 вольт.

Интервал рабочих температур                                       -20оС …+70оС

Эксплуатационные параметры конденсаторов К10-7В.

Номинальная емкость                                                      680…10000 пФ.

Допустимое отклонение емкости от номинальной        +10%

Предельное рабочее напряжение                                     50 вольт.

Параметры конденсаторов.

Конденсаторы подобраны с учетом того, что максимальное напряжение в схеме равно  12В.

Микросхемы.

Микросхемы серии  К174УН7(1DA1,2DA1) представляют собой многокаскадный усилитель напряжения выходного сигнала с непосредственными (гальваническими) связями между транзисторами и выходным двухтактным усилителем мощности.При мощности нагрузки более 0,27Вт обязательно применение дополнительного теплоотвода.

Параметры микросхемы.

Полоса пропускания по уровню ЗДВ = 40…20000 Гц

Rвх. = не менее 50 Ом

U ном. =15 В + 10%

Коэффициент гармоник = не более  10%

Ток, потребляемый  при отсутствии сигнала  = не более 20 мА

Резисторы.

В  УЗЧ использованы  резисторы типа МЛТ  и  ВС ,а также переменные резисторы типа  СП2-6В и СП2-2.

Резисторы  МЛТ  (1R8,2R8)  с металлодиэлектрическим  проводящим слоем, предназначены для работы в цепях постоянного,переменного и импульсного тока.По конструкции относятся к неизолированным резисторам,для навесного монтажа.

Резисторы  ВС (остальные постоянные)  с углеродистым проводящим слоем, предназначены для работы в цепях постоянного , переменного и импульсного тока.По конструкции относятся к неизолированным резисторам, для навесного монтажа.

Резисторы СП2-2(R4) регулировочные цилиндрические однооборотные с круговым перемещением подвижной системы предназначены для работы в цепях постоянного ,переменного и импульсного тока,для навесного монтажа.

Резисторы СП2-6В (1R1,2R1,1R3,2R3)регулировочные,   цилиндрические,сдвоенные с концентрическими валами.

Эксплуатационные параметры резисторов  МЛТ.

Номинаная мощность                                                  0.5Вт

Допустильмые отклонения сопротивления                      +5%

Температурный коэффициент сопротивления (ТКС)  +1200*10-6  1/оС

Предельное рабочее напряжение                                   350вольт.

Интервал рабочих температур                                       -60оС…+125оС

Относительная влажность воздуха                                при +35оС до98%

Эксплуатационные параметры резисторов ВС

Номинаная мощность                                                     0,125Вт

Допустильмые отклонения сопротивления                      +10%

Температурный коэффициент сопротивления (ТКС)  -1200*10-6  1/оС

Предельное рабочее напряжение                                   200вольт.

Интервал рабочих температур                                       -60оС…+125оС

Относительная влажность воздуха                                при +35оС до98%

Эксплуатационные параметры резисторов СП2-2

Номинаная мощность                                                          0.5Вт

Допустильмые отклонения сопротивления                       +10%

Температурный коэффициент сопротивления (ТКС)       +1000*10-6  1/оС

Предельное рабочее напряжение                                        400вольт.

Интервал рабочих температур                                            -60оС…+125оС

Относительная влажность воздуха                                     при +25оС до98%

Эксплуатационные параметры резисторов СП2-6В

Номинаная мощность                                                  0.5Вт

Допустильмые отклонения сопротивления                      +10%

Температурный коэффициент сопротивления (ТКС)  +1000*10-6  1/оС

Предельное рабочее напряжение                                   300вольт.

Интервал рабочих температур                                       -60оС…+125оС

Относительная влажность воздуха                                при +35оС до98%

Расчет мощности резисторов используемых в схеме

Заключение

Данный лабораторный практикум нацелен на работу со справочной литературой и изучение принципиальной схемы устройства. Моя задача состояла в том, чтобы проверить пригодность электронных компонентов, учитывая климатические условия УХЛ-3.1.Используя принципиальную схему устройства, некоторые параметры электронных компонентов я рассчитывал. Используя справочную литературу ,подобрал варианты элементов и их замену,учитывая все параметры устройства и условия влияния на него. Проделав эту работу, я приобрел и закрепил навыки по выбору компонентов и элементов схемы.

Список используемой литературы

1.Н.Н.Акимов“Резисторы,конденсаторы,трансформаторы,дроссели,

    коммутационные устройства РЭА”.

2 СвитенкоВ.И.  Электрорадиоэлементы.-М:Высш.шк.1987г.

3. ГоробецА.И.  Справочник по конструированию радиоэлектронной              аппаратуры    (печатные узлы) .Киев 1985г.

4. РоманычевЭ.Т.”Разработка и оформление КД по ЕСКД”.Москва 1989г.

Варианты замены и аналоги применяемых элементов

Конденсаторы

К50-16 можно заменить, на конденсаторы  К50-6,К50-35,К50-38.

К10-7В можно заменить, на конденсатор К10-36.

Микросхемы

К174УН7 можно заменить, на микросхему К174УН9.

Резисторы

МЛТ можно заменить, на С2-33Н, С2-33, С2-11.

ВС можно заменить, на С1-4,С1-8.

СП2-2 можно заменить, на СП3-4М.

СП2-6В можно заменить, на СП3-4е.

Содержание пояснительной записки

1. Задание (схема устройства и ее описание)                                       2.

2. Введение с пояснением цели и задачи практикума                         3.

3. Назначение и условия эксплуатации (по ГОСТам)                         3.

4. Функциональная схема устройства, ее описание                            4.

5. Выбор элементной базы и вариантов замены                                  6.

6. Заключение                                                                                          10.

7. Список литературы                                                                             11.

8. Перечень элементов к принципиальной электрической схеме      12.
