Курсовая работа: Расчет структурной схемы системы автоматического управленияКурсовая работа: Расчет структурной схемы системы автоматического управленияКУРСОВАЯ РАБОТА по дисциплине: "Теория автоматического управления" Уфа 2011 ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ Вариант 16

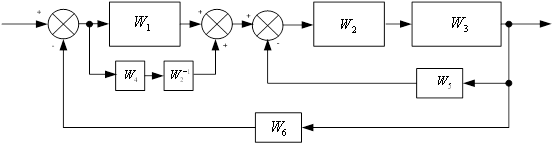

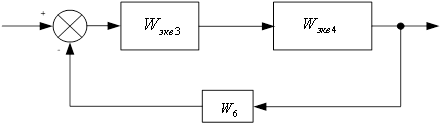

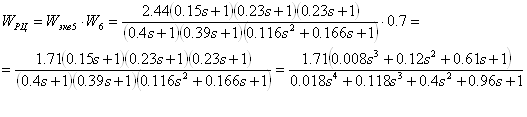

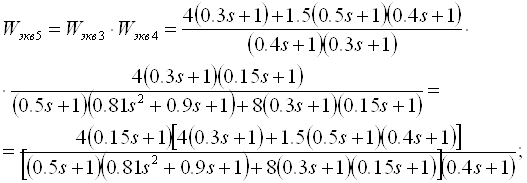

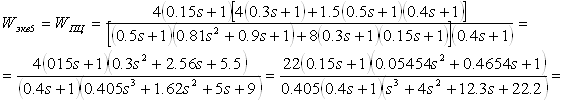

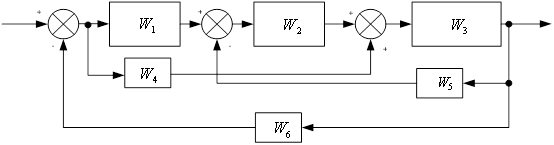

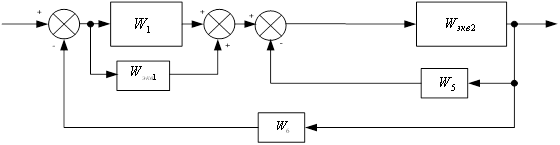

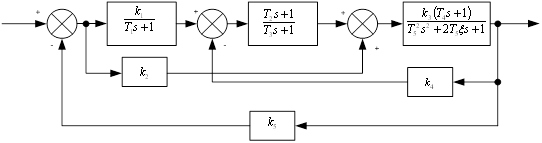

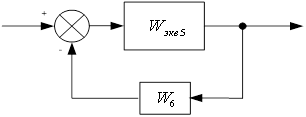

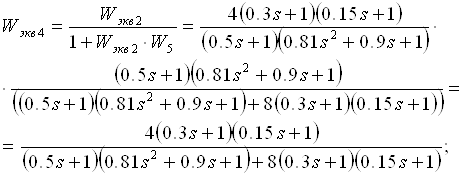

Схема а: Для структурной схемы САУ, соответствующей выбранному варианту, выполнить следующие действия: 1) Определить передаточную функцию разомкнутой системы, привести ее к стандартной форме записи. Определить степень астатизма системы. 2) Определить амплитудно-фазовую, вещественную и мнимую частотные характеристики. 3) Построить годограф АФЧХ разомкнутой системы. 4) Найти выражения для асимптотической ЛАЧХ и ЛФЧХ разомкнутой системы. 5) Построить в масштабе ЛАЧХ и ЛФЧХ разомкнутой системы. 6) Определить устойчивость замкнутой САР с помощью критерия Найквиста и логарифмических частотных характеристик. 7) Найти запасы устойчивости системы по фазе и амплитуде. 8) Записать выражение для передаточной функции замкнутой системы и проверить выводы пункта 6 с помощью алгебраических критериев Рауса и Гурвица. 9) Проверить выводы пункта 6 с помощью частотного критерия Михайлова. 10) Найти коэффициенты С0, С1, С2 ошибок системы. 11) Построить с помощью ЭВМ переходную функцию замкнутой системы и оценить основные показатели качества регулирования (перерегулирование, и время регулирования) в системе. передаточный астатизм амплитудный голограф 1. Передаточная функция разомкнутой системы Упростим схему. Где ; ; ; ; ; . Перенесем сумматор. Затем упростим. Где ; Где ; Где ; ; ; ; ; . ; ; Степень астатизма ν=0. Коэффициент передачи К=1.71. Постоянные времени: Т1=0.15, Т2=0.23, Т3=0.23, Т4=0.4, Т5=0.39, Т6=0.34, ξ=0.24. 2. Частотная передаточная функция системы (s→jω) Особые точки АФЧХ приведены в таблице 1. Таблица 1.

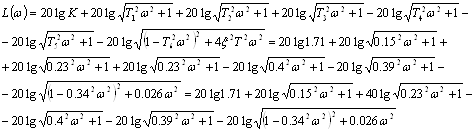

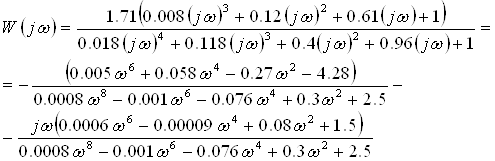

3. Годограф АФЧХ разомкнутой системы Годограф (рисунок 1) при ω=0 начинается на положительной вещественной полуоси. При ω→ ∞ через четвертый и третий квадранты стремиться к нулю. Пересекает при ω=0 вещественную ось в точке (1,71;j0) и при ω=2,85 пересекает мнимую ось в точке (0;-j2.46). Рисунок 1. 4. Асимптотическая ЛАХ и ЛФХ Асимптотическая ЛАХ: Асимптотическая ЛФХ: 5. Построение в масштабе ЛАХ и ЛФХ системы 1) Значение ЛАХ при ω =1 равно 20lgK, где К – коэффициент передачи разомкнутой системы. К=1,71, значит ЛАХ пересекает ось L(ω) на уровне 4.66. 2) Степень астатизма системы ν =0, следовательно наклон самой низкочастотной асимптоты равен 0 дБ/дек. 3) Таблица значений сопрягаемых частот. Таблица 2.

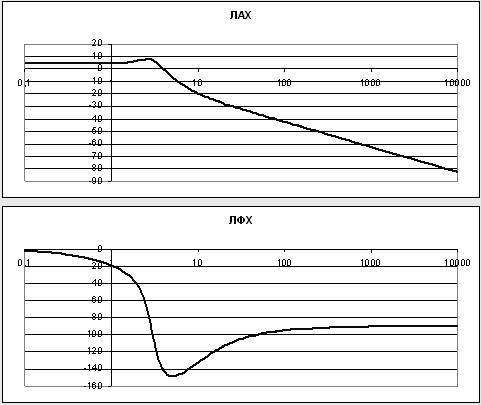

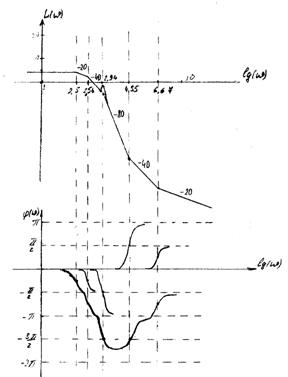

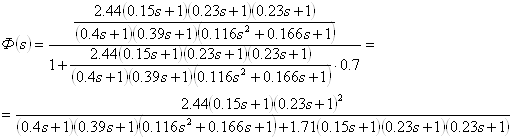

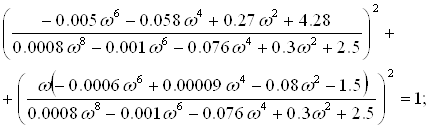

Асимптотическая ЛАХ, построенная от руки (схематично) по информации из таблицы 2 показана на рисунке 2. Рисунок 2. На рисунке 3 показаны в масштабе ЛАХ и ЛФХ системы, построенные с помощью ЭВМ. Рисунок 3. 6. Устойчивость замкнутой САУ с помощью критерия Найквиста и логарифмических частотных характеристик Степень астатизма системы ν=0 и характеристический полином разомкнутой системы имеет все корни в левой половине комплексной плоскости, то критерий Найквиста будет следующим: Для того чтобы замкнутая САУ была устойчивой необходимо и достаточно, чтобы годограф амплитудно-фазовой характеристики разомкнутой системы не охватывал точку с координатами (-1; j0). На рисунке 4 изображен годограф АФХ. Он не охватывает точку (-1; j0), следовательно, замкнутая система будет устойчивой. Рисунок 4. 7. Запасы устойчивости по фазе и амплитуде Как видно из рисунка 4 годограф не пересекает отрицательную вещественную полуось, следовательно, запас устойчивости по амплитуде 100%. Рассчитаем запас устойчивости по фазе: Найдем ωср(частоту среза) из условия A(ω)=1 ωср=3,924 с-1 Таким образом запас по фазе составляет 39,230. Передаточная функция замкнутой системы может быть найдена по следующей формуле Характеристический полином системы: Определение устойчивости замкнутой системы методом Рауса. Таблица Рауса.
Заполним таблицу.
Все элементы первого столбца таблицы имеют один и тот же знак, следовательно, характеристический полином замкнутой системы имеет корни только в левой половине комплексной плоскости. Замкнутая САУ устойчива. Определение устойчивости замкнутой системы методом Гурвица. Построим определители Гурвица Все определители Гурвица положительны, следовательно, характеристический полином замкнутой системы имеет корни только в левой половине комплексной плоскости. Замкнутая САУ устойчива. 8. Определение устойчивости замкнутой системы с помощью частотного критерия Михайлова Характеристический полином системы s→jω Вещественная функция Михайлова: . Мнимая функция Михайлова: Решим уравнения ; . , Учитываем корни ω > 0 ; ; ; . ; ; . Построим таблицу

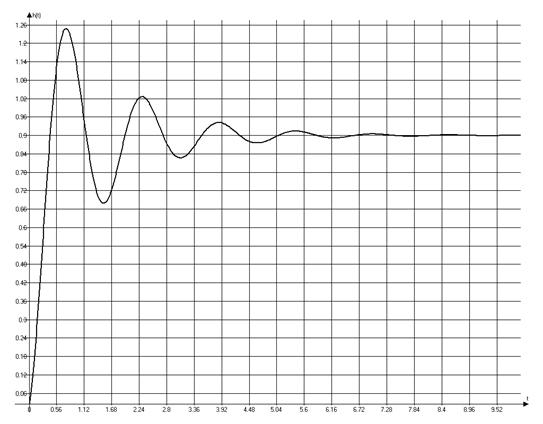

Годограф Михайлова (в схематичном виде) представлен на рисунке 5. Рисунок 5. Критерий Михайлова: Замкнутая САУ будет устойчивой тогда и только тогда, когда годограф Михайлова, при изменении частоты ω от 0 до +∞ начинаясь на положительной действительной полуоси последовательно и нигде не обращаясь в 0 пересекает n квадрантов комплексной плоскости (где n – порядок характеристического полинома САУ). В данном случае годограф соответствует критерию Михайлова, значит замкнутая САУ устойчива. 9. Коэффициенты ошибок системы Передаточная функция ошибки будет иметь вид 10. Переходная функция САУ Найдем корни N(s): Получим следующее: Построим график с помощью ЭВМ. График переходной функции. Из графика видно, что время регулирования tp≈3.29с, а перерегулирование . |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
