Реферат: Организация монтажа теплотрассы

Реферат: Организация монтажа теплотрассы

СОДЕРЖАНИЕ

1. Характеристика объекта.............................................................................................................. 2

2 Метод производства СМР............................................................................................................ 2

3. Технология производства работ................................................................................................. 3

4 Транспортировка........................................................................................................................... 3

5. Спецификация материалов и санитарно-технического оборудования.................................. 4

6. Ведомость объемов работ............................................................................................................ 6

7. Производственная калькуляция.................................................................................................. 7

8. Стройгенплан теплотрассы......................................................................................................... 9

9. Ведомость объема перевозок и требуемых транспортных средств...................................... 10

10. Ведомость и расчет площадей временных зданий для рабочих на стройплощадке......... 11

11. Электроснабжение строительной площадки......................................................................... 12

12. Расчет потребности строительства в воде............................................................................. 12

13. Календарный план-график движения рабочих кадров по объекту.................................... 13

14. Сетевой график......................................................................................................................... 14

15. Табличный расчет сетевого графика...................................................................................... 15

16. Технико-экономические показатели...................................................................................... 19

Библиографический список.......................................................................................................... 19

1. Характеристика объекта

За исходные данные принят курсовой проект теплотрассы длинной 15 км. от ТЭЦ до смесительной станции. Прокладка трубопровода – подземная в непроходных каналах, через каждые 150 м. длины магистрали устроены неподвижные опоры, а через 300 м. устроены камеры с сальниковыми кампенсаторами. Трасса прямолинейная, без ответвлений, проходит по открытой равнинной местности в удалении от жилых построек.

2. Метод производства СМР

Строительно-монтажные работы производятся поточным методом. Применение этого метода наиболее целесообразно, т.к. сокращается количество рабочих (по сравнению с параллельным методом) и время выполнения всего объема работ (по сравнению с последовательным). На все виды работ создаются отдельные квалифицированные бригады.

Вся теплотрасса делится на 5 захватки, одинаковых по объему, на которых каждая бригада последовательно выполняет СМР.

Организация поточного метода производства работ предусматривает:

а) выявление объектов, близких между собой по объемно-планировочным и конструктивным решениям, а так же технологии их возведения;

б) расчленение процесса возведения объектов на отдельные работы, предпочтительно равные или кратные по трудоемкости;

в) установление целесообразной последовательности выполнения работ;

г) закрепление отдельных видов работ за определенными бригадами рабочих;

д) расчет последовательности перехода ведущих строительных бригад рабочих и машин с объекта на объект с учетом соблюдения запланированного ритма строительства.

Выполнение отдельных этапов работ совмещают, обеспечивая тем самым последовательное осуществление однородных процессов и параллельное разнородных.

3. Технология производства работ

Перечень необходимых работ:

1.     Проектно-сметные работы (включают составление проектно-сметной документации, спецификаций материалов и санитарно-технического оборудования, заказа на изготовление фасонных частей в ЦЗМ)

2.     Подготовительные работы (включают планировку трассы, подготовку трассы для земляных работ, планировку отвалов и бровок, нивелирование трассы)

3.     Земляные работы:

     а) планировка трассы бульдозером;

     б) отрывка траншеи экскаватором;

     в) отрывка котлованов под тепловые камеры;

     г) планировка дна траншеи вручную;

4.     Разгрузка и комплектование материалов;

5.     укладка лотков

6.     Устройство основания тепловых камер;

7.     Разгрузка и раскладывание труб вдоль трассы;

8.     Сборка труб в звенья на бровке траншеи ;

9.     Монтаж скользящих опор;

10.   Укладка плетей труб в канал на опоры;

11.   Монтаж неподвижных опор;

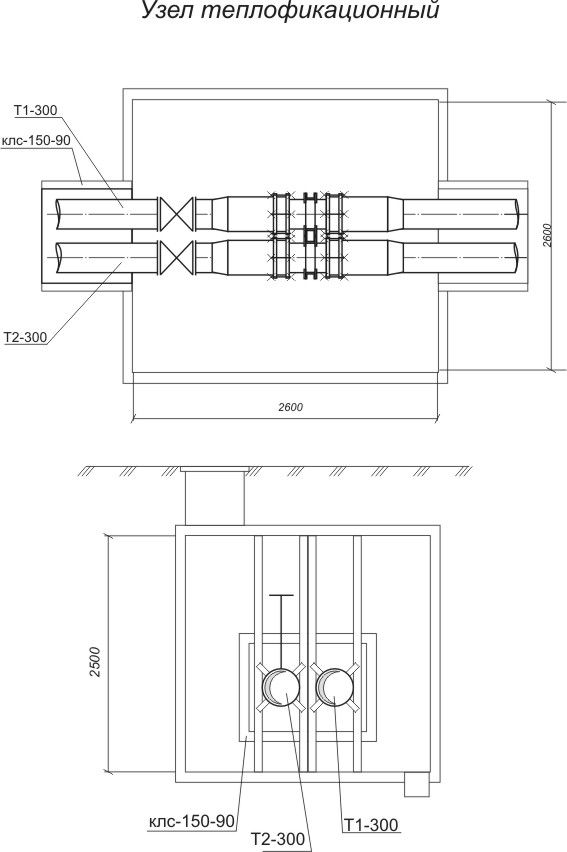

12.   Монтаж узлов т/с

13.   Предварительное испытание труб тепловой сети;

14.   Тепловая изоляция труб;

15.   Монтаж бетонных блоков стен тепловых камер;

16.   Перекрытие лотков плитами;

17.   Перекрытие тепловых камер плитами и установка люков;

18.   Гидроизоляция наружной поверхности каналов;

19.   Засыпка траншеи бульдозером;

20.   Промывка тепловой сети;

21.   Окончательное испытание трубопроводов тепловой сети;

22.   Сдача объекта в эксплуатацию.

4. Транспортировка

1. Рытье траншей и котлованов ведет одноковшовый экскаватор с обратной лопатой ЭО-3322, вместимостью ковша 0,5 м3, весом 14,1т .наибольшая глубина копания 4,2 м, наибольший радиус копания 7,36 м.

2. Укладку труб на бровку, укладку плетей в каналы, плит для камер и каналов, изоляции, опор осуществляют автомобильные краны КС-3575, грузоподъемностью 10 т.

3. Обратную засыпку грунта осуществляет бульдозер ДЗ-15А, весом 6,25 т,

4. Трубы доставляются трубовозами УПЛ-2916, грузоподъемностью 29 т.

5. Перевоз ж/б плит происходит при помощи полуприцепа-площадки ПЛ22-12, грузоподъемностью 22 т.

6. Все остальные необходимые материалы и изделия, оборудование (компрессоры и сварочные аппараты) доставляются бортовыми автомобилями марки КРАЗ-257, грузоподъемностью 12т.

5.Спецификация материалов

и санитарно-технического оборудования

Таблица 1

6. Ведомость подсчета объемов работ

Таблица 2.

7. Производственная калькуляция затрат времени

и стоимости рабочей силы

таблица 3

ВСЕГО в ценах 200            3                                                         1092176-60

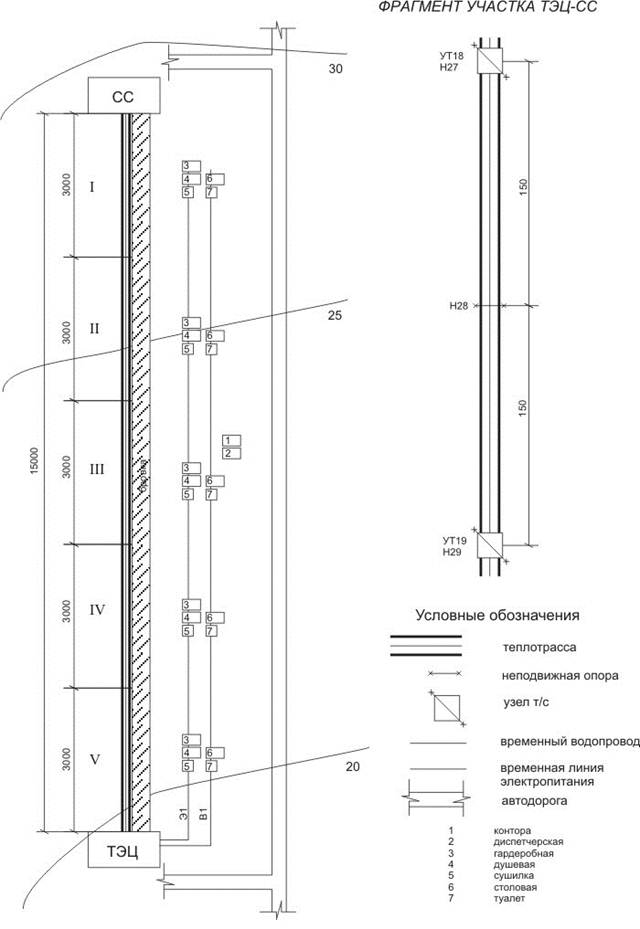

8. Строительный генплан

9. Ведомость объема перевозок

и требуемых транспортных средств

Определение объема перевозок и потребности в транспортных средствах.

Выбор способов перевозки грузов производится в ППР с учетом погрузочно-разгрузочных операций в местах отправления и получения санитарно-технических материалов, заготовок и оборудования и с учетом обеспечения поставки их на стройплощадку в необходимые сроки.

Исходными данными для указанных расчетов являются: сводная спецификация материалов и оборудования, ведомость заготовок и расстояние от ОМТС, ЦЗМ до стройплощадки.

Потребность в транспортных средствах определяется из условия необходимых сроков доставки и продолжительности одного рейса:

t=tп + tр + tм + L/Vср,

            где tп - продолжительность погрузки, принимаемая 0,5 ч;

            tр - продолжительность разгрузки, принимаемая 0,3 ч;

            tм   -  время  маневрирования  при  погрузке  и  разгрузке, принимаемое 0,2 ч;

L/Vср — - время доставки, ч;

            L - расстояние перевозки туда и обратно: от ЦЗМ-30 км, от ОМТС-50км;

            Vср - средняя скорость движения транспорта: от ЦЗМ-30 км/ч, от ОМТС-50 км/ч.

Получаем, t=3 ч в обоих случаях.

Коэффициент использования грузоподъемности машин принимаем для сантехнических материалов и оборудования, равным 0,8.

Ведомость объема перевозок и требуемых транспортных средств

таблица 4

10. Ведомость и расчет площадей временных зданий

для обслуживания работающих на стройплощадке

таблица 4

11. Электроснабжение строительной площадки

Электроснабжение строительства от действующих систем напряжением 6 или 10 кВт осуществляется через трансформаторную подстанцию. Электроэнергия на строительной площадке потребляется для производственных нужд, для наружного и внутреннего освещения. Электропотребители и их мощность, устанавливаемая в период максимального потребления электроэнергии, определяются на основании календарного плана производства работ, графика работы машин и стройгенплана.

Общая потребная электрическая мощность на строительной площадке для временного электроснабжения определяется по формуле:

Wпр = 1,1(SРпр • kс + SРно • kс +SРво • kс), кВт,

где kc-коэффициент спроса: kc=0,35+0,7+1+0,8=2,85;

SРпр - установленная мощность на производственные нужды:

SРпр =(2+1+2,4)15=81кВт;

SРно - мощность на наружное освещение:

SРно =1,5+0,8+1+2,4+5=10,7кВт;

SРво - мощность на внутреннее освещение:

SРво =0,3+0,2+0,3+0,1+0,1+0,1=1,1кВт.

Получаем, Wпр =319 кВт.

Берем силовой трансформатор ТМ-320/10 с максимальным напряжением 10В, мощностью 320 кВт, массой (с маслом) 1750 кг.

12. Расчет потребности строительства в воде

Водоснабжение строительства должно осуществляться с учетом действующих систем водоснабжения. При решении вопроса о временном водоснабжении строительной площадки определяется схема расположения сети и диаметры трубопровода, подающего воду на следующие нужды: хозяйственно-бытовые (Вхоз, л/с), душевые установки (Вдуш, л/с), пожаротушение (Впож, л/с).

Полная потребность в воде составит:

Вобщ=0,5(Вхоз+ Вдуш)+Впож, л/с,

где Вхоз =SВ2макс k5 /(t2 3600)= 25*194*2/ 8*3600=0,34 л/с;

k5 - коэффициент неравномерности потребления, принимаем равным 2;

t2 - число часов работы в смену, равно 8 ч;

Вдуш= SВ2макс k6 /(t3 3600)= 40* 97/0,75*3600 =1,44 л/с;

k6 - коэффициент неравномерности потребления, принимаем равный 1;

t3 - продолжительность работы душевой установки, принимаемая 0,75ч;

Получаем, Вобщ=10,9 л/с.

Диаметр трубопровода для временного водопровода:

, мм.

где V- скорость воды в трубопроводе; 2 м/с - для больших диаметров.

Получаем, Д - 83 мм.

13. календарный-план-график

14. Сетевой график

15. Расчет сетевого графика табличным методом.

таблица 6

15. Технико-экономические показатели

ЛИТЕРАТУРА

1 .Экономика и организация строительства: Методические указания по разработке раздела дипломного проекта / А.М.Платонов, Т.К.Руткаускас, С.Г.Королёв, Г.Э.Коротковский. Свердловск: УПИ, 1989. 37 с.

Министерство образования РФ

Уральский государственный технический университет

Кафедра экономики и управления в строительстве

КУРСОВАЯ РАБОТА

Организация монтажа теплотрассы

2907.000.000.000.

Преподаватель:                                                                                           Гришков И.О.

Студент:                                                                                                      .

Группа:                                                                                                        ТГиВ-6 Екатеринбург

Екатеринбург

2004
