Дипломная работа: Расчет телекоммуникационной сети ГТС малой емкости

Дипломная работа: Расчет телекоммуникационной сети ГТС малой емкости

Введение

Актуальность проблемы в настоящее время развития телекоммуникаций происходит в направлении создания рынка телекоммуникационных услуг, внедрения новых телекоммуникационных технологий, их конвергенция. Внедрение новых услуг, как и поддержание существующих, требует соответствующих сетевых ресурсов, при этом современные телекоммуникационные услуги реализуются на основе других новых телекоммуникационных технологий и создания мультисервисных сетей.

Условия рынка требуют повышения качества представляемых потребителям услуг и, как следствие этого, увеличения затрат на поддержание требуемого качества услуг со стороны операторов связи. Однако операторы связи заинтересованы в снижении эксплуатационных расходов и повышении эффективности процессов эксплуатации систем связи и их элементов.

Как показывает мировой опыт, решение указанных задач невозможно без создания и внедрения на телекоммуникационных сетях эффективных систем управления, позволяющих поддерживать на заданном уровне сетевые ресурсы, необходимые для предоставления качественных услуг. На указанные цели в мире тратится 10–20% от стоимости оборудования телекоммуникационных сетей. Следует учитывать, что на существующих сетях используется различное телекоммуникационное оборудование: электромеханические телефонные станции и системы передачи ИКМ современные цифровые системы коммутации и оборудование SDH, а также оборудование, поддерживающее новейшие инфокоммуникационные технологии.

При этом применяются различные методы эксплуатации, существует различная степень приспособленности оборудования сетей к современным технологиям управления.

Комплексное решение вышеперечисленных задач представляет собой сложную проблему, связанную с разработкой научно-обоснованных методов проектирования систем, обеспечивающих поддержание процессов эксплуатации, технического обслуживания, администрирования и управления телекоммуникационными сетями и их элементами.

Очень важно отметить, что высокий показатель работоспособности телекоммуникационных сетей может обеспечить слаженный подход к реконструкции или строительству нового сегмента.

Учитывается планирование различных видов работ и представляемых услуг – строительство зданий и сооружений, прокладка и монтаж кабельных линий, установка оборудования кабельных устройств и коммутационных систем, эффективная программа для привлечения новых клиентов.

Ташкент является крупнейшим городом Центральной Азии и как утвердившийся мегаполис имеет несколько городов-спутников, такие как Зангиота, Кибрай, Келес, Уртаул, Назарбек, Минводы и т.д., в которые заселяется все больше и больше жителей из города Ташкента. В этих малонаселённых городах всё ещё остается большой вопрос об организации широкополосного доступа к услугам телекоммуникаций по проводной сети.

Целью данной работы является решение проблемы проектирования отдельного сегмента телекоммуникационной сети на примере вымышленного города-спутника, название которого с численностью населения 105 500 человек.

Спроектированная телекоммуникационная сеть соединяется с TShTT по средством IP – телефонии

В первой главе рассматриваются вопросы по выбору архитектуры сети, виды работ, необходимые для строительства и запуска в строй телекоммуникационной сети.

Во второй главе рассматриваются вопросы по составлению графика выполнения работ, методы управления и ход проведения строительных работ. Также описываются способы предоставления услуг и техническая поддержка клиентов.

В третьей главе рассматриваются общие вопросы по ТБ. Особое внимание уделяется вопросу правильного проведения инструктажа по ТБ перед началом работ, как правильно консультироваться по ТБ у инженера по ТБ.


1. Проектирование телекоммуникационной сети

1.1 Общие положения по проектированию

Развитие народного хозяйства страны осуществляется по планам, в которых, в числе других отраслей предусматривается соответствующее развитие отрасли связи. На базе плана развития средств связи республики Узбекистан составляются планы для областей, районов и городов. Перспективное развитие городской телефонной сети согласуется с планом развития городского хозяйства в целом. Для городов, являющихся районными центрами, план развития ГТС согласуется также с развитием СТС района.

Проектирование является начальной стадией реализации планов. Этапы проектирования, как и народнохозяйственные планы, охватывают пятилетние периоды. Проектирование ведётся на 3 этапа: начальный, промежуточный и перспективный. Первый этап, начальный, охватывает 4–5 лет со времени ввода ГТС в эксплуатацию. Второй, промежуточный, охватывает последующие 5 лет. Третий, перспективный – последующие 10 лет после второго. Проектные периоды, как правило, совпадают с общими планами развития народного хозяйства. Поэтапное проектирование позволяет рационально осуществлять капитальное строительство избегая технических трудностей развития и излишних затрат на реконструкцию в будущем.

Проектирование ГТС в начальный период осуществляется в одну или две стадии. При одностадийном проектировании дают законченные решения всех вопросов в рабочем проекте. В состав проекта входят сводные сметы и рабочие чертежи. При двухстадийном проектирование сначала разрабатывается технический проект со сметно-финансовом расчётом. В техническом проекте разрабатываются все основные решения в комплексе по ГТС или по отдельным видам сооружения. Возможна разработка проекта какой-либо части ГТС. После утверждения технического проекта составляются рабочие чертежи и сметы к ним.

Основой проектных решений являются:

– техническое задание на проектирование или утверждённый технический проект;

– исходные данные и материалы изысканий;

– государственные стандарты, технические условия, нормы технологического проектирования;

– инструкция, правила, руководства, указания, распоряжения и другие директивные материалы по вопросам проектирования и строительства сооружений связи.

При проектировании широко используются типовые проекты и типовые решения по отдельным составным элементам сооружений ГТС. В проектах предусматривается использование наиболее совершенных конструкций, материалов и оборудования.

Проектная документация состоит из нескольких частей. В общей части проекта даётся характеристика города или его района, характеристика ГТС в целом и её составных сооружений, в том числе и линейных. В характеристике даются планируемое развитие города, структура промышленности, развитие жилого фонда, благоустройства. Кроме того в характеристике отмечаются наличии железнодорожного и городского электрифицированного транспорта, состояние дорожных покрытий, категории грунтов, рельеф, наличие грунтовых вод и горизонты их залегания, глубина промерзания грунта и его агрессивность по отношению к подземным сооружениям связи, а также другие сведения, определяющие проектные решения. В общей части обосновывается также схема построения связи на ГТС, ёмкости сети или отдельных её районов, месторасположение АТС.

Технологическая сметная части составляются отдельно по разделам: «Станционные сооружения» и «Линейные сооружения». В особые части проекта выделяются вопросы проектирования здания АТС, вопросы энергоснабжения, организация строительства и другие специальные вопросы.

Проектирование осуществляется специализированно по отделам и группами инженерами и техниками соответствующего профиля. Общее руководство проектированием осуществляет главный инженер проекта.

1.2 Общая часть проекта

Город Ок-йул находится в Ташкентском вилояте в 20 км от г Ташкента в юго-западном направлении.

Население: 105. 500 человек

Административное деление города Ок-йул 4 района: Северо-Восточный, Юго-Восточный, Юго-Западный, Северо-Западный.

Пути сообщения: автотрасса Е-390, железнодорожный путь сообщения Ташкент-Самарканд.

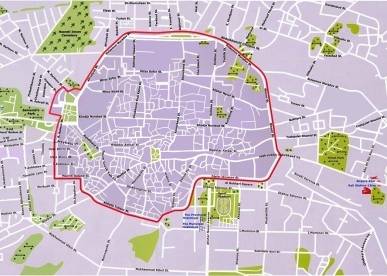

Общая схема города изображена на рис. 1.

123

Рис. 1. Общая схема города Ок-йул

Характеристика данного города состоит из нескольких частей:

– расстояние и название улиц, проспектов, тупиков и проездов;

– плотность населения;

– расчет количества абонентов

1)  Расчет длины улиц, проспектов, проездов

В таблице 1 перечислены улицы и их расстояния

Таблица 1

район проспекты, улицы, проезды Длина
1 С Е В Е Р О – В О С Т О К ул Тургиновой 900
2 просп. Хан 3350
3 пр Хана 300
4 ул Чиряевой 1000
5 ул Хен 850
6 Ул Галимовой 1300
7 ул. Кривова 1400
8 ул Рогашова 2300
9 Ул Нурмахмудова 1100
10 ул. Петущак 1450
11 ул Ритор 1300
12 ул Бикжановой 4075
13 ул Афанасьевой 1950
14 ул Емельянова 650
15 ул Игонченко 850
16 ул Кологривого 450
17 ул Гайдара 1300
18 1 пр Гайдара 200
19 2 пр Гайдара 175
20 ул Козловой 750
21 ул Зайцевой 575
22 ул Гончаровой 1800
23 ул Ережепова 1200

итого

29225

24 С Е В Е Р О – З А П А Д пр Шин 3650
25 ул Ларионовой 2450
26 ул Иляхиной 1200
27 ул Электротехника 3800
28 ул Петренко 1300
29 ул Дияровой 550
30 ул Коротеева 1150
31 ул Мусиной 1300
32 ул Гавриловых 800
33 ул ГЭК 1250
34 ул Сабзавот 850
35 пр Сабзавот 500
36 ул Буланик 350
37 ул Степнова 1050
38 ул ТПКИТ 1350
39 1 пр ТПКИТ 225
40 2 пр ТПКИТ 200
41 3 пр ТПКИТ 350
42 4 пр ТПКИТ 500
43 5 пр ТПКИТ 250
44 6 пр ТПКИТ 200
45 7 пр ТПКИТ 150
46 ул Студенческая 750
47 ул Муртазаевой 1100

итого

25275

48 ЮГО-ВОСТОК пр Дружбы народов 5250
49 пр Плинтовая 5375
50 ул Чернильная 900
51 ул Симметричная 600
52 ул Маркера 800
53 ул Астрономическая 600
54 1 пр Плинтовая 400
55 ул Магистральная 1200
56 туп Байтаева 550
57 туп Ефимова 250
58 1 пр Магистральная 325
59 туп Умерова 300
60 ул Умерова 375
61 ул Почтамская 1725
62 ул Морзе 400
63 ул Грибоедова 875
64 ул Линейщиков 550
65 ул Телеграфная 600
66 ул. Белла 425
67 ул. Пужайцева 500
68 1 пр Пужайцева 400
69 2 пр Пужайцева 50
70 туп Коаксиальный 550
71 ул Затейников 450
72 ул Художников 1375
73 пр Мухаммедовой 2925
74 ул Собир-Рахимова 950
75 ул Мошейника 450
76 ул Сибирская 1150
77 1 пр Сибирский 315
78 2 пр Сибирский 100
79 ул Кумыш 575
80 ул Вдовиченко 300
81 1 пр Вдовиченко 250
82 ул Светлая 1275
83 ул Дроздова 575
84 ул Мухаммедовой 575
85 ул Меджитовой 150
86 ул Лермонтова 800
87 ул Алиматовой 425
88 ул Ташкент 150
89 ул TShTT 550
90 ул Сафроновой 575
91 1 пр Сафроновой 150
92 ул Чиланзар 950
93 1 пр Чиланзар 400
94 ул Хамза 100

итого

38515
95 ЮГО-ЗАПАД ул. Молодежная 1375
96 ул Байнона 600
97 ул Болалар 400
98 1 пр Байнона 50
99 ул Кравченко 475
100 ул Светлакова 700
101 1 пр Светлакова 300
102 ул Губкина 1100
103 1 пр Губкина 175
104 2 пр Губкина 175
105 3 пр Губкина 175
106 4 пр Губкина 100
107 ул Крутовой 1410
108 туп Крутовой 375
109 ул Кологривого 500
110 ул 5 июля 325
111 ул Пушкина 700
112 ул Хамида-Амирова 1900
113 ул Ялангач 550
114 ул Кузнецова 350
115 1 пр Крутовой 335
116 1 пр Кузнецова 350
117 2 пр Кузнецова 300
118 ул Кольцевая 500
119 ул Ореховая 350
120 1 пр Молодёжный 300
121 ул Каланова 250
122 ул Южная 250
123 ул Плеханова 800
124 1 пр Плеханова 175
125 ул Пожарников 950
126 ул Сарварова 3500
127 ул Деловая 150
128 ул Предпринимательская 800
129 ул Гоголя 100
130 ул Кулинарная 350
131 ул Навои 800
132 ул ДециБелла 700
133 ул Победа 600
134 ул Ревиной 1600
135 ул Перекрёсток 600
136 ул Ибн Сино 800
137 ул Ломная 500
138 ул Чайная 200
139 ул Сезам 500
140 ул Футболистов 550
141 ул Дании 500
142 ул Сергеева 400
143 ул Зигзаговая 1050
144 1 пр Зигзаговый 400
145 ул Школьников 625
146 1 пр Ревиной 200
147 ул Сантехников 450
148 2 пр Ревиной 150
149 3 пр Ревиной 200
150 4 пр Ревиной 400
151 5 пр Ревиной 500
152 6 пр Ревиной 500
153 ул Рублёвка 800
154 ул Хрулева 600
155 ул Чайковского 600
156 ул Чехова 625
157 1 пр Чайковского 100
158 ул Омарова 1600
159 ул Вишнёвая 650
160 ул 8 марта 900
161 ул Подводников 400
162 ул Останкино 1100
163 ул Комарова 400
164 ул Рахимова 200
165 ул Мухина 175
166 ул Громаковой 150
167 ул Мать и Дитя 225
168 ул Тигровая 550
169 ул Бабуина 200
170 ул Содырова 650
171 ул Харьково 250
172 1 пр Тигровый 100
173 ул Волковой 1000
174 1 пр Волковой 200
175 ул Рахимовой 1425
176 2 пр Волковой 200
177 3 пр Волковой 100
178

итого

46620

179

ВСЕГО ПО ГОРОДУ

139635

2)  Расчет потенциальных абонентов города Ок-йул

Расчет абонентов квартирного сектора показан в таблице 2.


Таблица 2

район

наименование массива

№ дома

габариты здания

кол абонентов

С Е В Е Р О – В О С Т О К

м-в Долото

1 4х9х2 72
2 4х9х2 72
3 4х9х2 72
4 4х9х2 72
5 2х5х2 20
6 2х5х2 20
7 4х9х2 72
8 4х9х2 72
9 4х9х2 72

итого

544

м-в Спальный

1 4х9х4 144
2 4х9х4 144
3 4х9х4 144
4 4х9х4 144
5 4х9х4 144
6 4х9х4 144
7 4х9х4 144
8 4х9х4 144
9 4х9х4 144
10 4х9х4 144
11 4х9х5 180
12 4х9х3 108
13 4х9х5 180
14 4х9х3 108
15 4х9х3 108
16 4х9х2 72
17 4х9х2 72

итого

2268

всего по району

2812

Ю Г О – В О С Т О К

м-в Кумыш-1

1 4х9х4 144
2 4х9х3 108
3 4х9х3 108
4 4х9х3 108
5 4х9х4 144
6 4х9х2 72
7 4х9х2 72
8 4х9х3 108
9 4х9х3 108
10 4х9х2 72
11 4х9х10 360
12 4х9х2 72
13 4х9х2 72
14 4х9х3 108
15 4х9х3 108

итого

1764

м-в Кумыш-2

1 4х9х3 108
2 4х9х3 108
3 4х9х2 72
4 4х9х3 108
5 4х9х3 108
6 4х9х2 72
7 4х9х2 72
8 4х9х4 144
9 4х9х4 144
10 4х9х4 144
11 4х9х3 108

итого

1188

м-в Кумыш-3

1 4х9х2 72
2 4х9х2 72
3 4х9х2 72
4 4х9х4 144
5 4х9х2 72
6 4х9х2 72
7 4х9х2 72
8 4х9х2 72
9 4х9х2 72
10 4х9х2 72
11 4х9х2 72
12 4х9х2 72
13 4х9х2 72
14 4х9х2 72
15 4х9х2 72
16 4х9х3 108
17 4х9х3 108
18 4х9х3 108
19 4х9х3 108
20 4х9х3 108
21 4х9х3 108
21а 4х9х3 108
22 4х9х3 108
23 4х9х2 72
24 4х9х2 72
25 4х9х2 72
26 4х9х2 72
27 4х9х4 144
28 4х9х3 108
29 4х9х3 108
30 4х9х3 108
31 4х9х2 72
32 4х9х2 72
33 4х9х2 72
34 4х9х3 108
35 4х9х2 72
36 4х9х2 72
37 4х9х2 72
38 4х9х2 144
39 4х9х4 108
40 4х9х3 144
41 4х9х4 72
42 4х9х2 144
43 4х9х4 72
44 4х9х2 108

итого

4104

м-в Кумыш-4

1 4х9х3 108
2 4х9х4 144
3 4х9х2 72
4 4х9х3 108
5 4х9х4 144
6 4х9х3 108
7 4х9х2 72
8 4х9х2 72
9 4х9х2 72
10 4х9х2 72
11 4х9х2 72
12 4х9х2 72
13 4х9х2 72
14 4х9х2 72
15 4х9х4 144
16 4х9х2 72
17 4х9х2 72
18 4х9х2 72

итого

1620

м-в Кумыш-5

1 4х9х2 72
2 4х9х2 72
3 4х9х2 72
4 4х9х2 72
5 4х9х2 72
6 4х9х2 72
7 4х9х3 108
8 4х9х3 108
9 4х9х2 72
10 4х9х2 72
итого

792

м-в Элит

1 2х9х4 72
2 2х9х1 18
3 2х9х2 36
4 2х9х2 36
5 2х9х2 36
6 2х9х1 18
7 2х9х1 18
8 2х9х1 18
9 2х9х3 54
10 2х9х3 54
11 2х9х3 54
12 2х9х2 36
13 2х9х3 54
14 2х9х3 54
15 2х9х3 54
16 2х9х2 36
17 2х9х2 36
18 2х9х1 18
19 2х9х1 18
20 2х9х1 18
21 2х9х1 18
22 2х9х1 18
23 2х9х4 72
24 2х9х2 36
25 2х9х1 18
26 2х9х3 54
27 2х9х1 18
28 2х9х1 18
29 2х9х2 36
30 2х9х2 36
31 2х9х1 18
32 2х9х1 18
33 2х9х1 18
34 2х9х4 72
35 2х9х3 54
36 2х9х3 54
37 2х9х2 36
38 2х9х2 36
39 2х9х3 54
40 2х9х3 54

итого

1476

всего по району

10944

ЮГО-ЗАПАД м-в Ялангач 1 1 10х16 160
2 2х5х3 30
3 10х16 160
4 2х5х4 40
5 2х5х3 30
6 3х5х6 80
7 2х5х3 30
8 2х5х3 30
9 2х5х3 30
10 2х5х3 30
11 2х5х3 30
12 3х5х4 60
13 2х5х2 20
14 2х5х2 20
15 2х5х2 20
16 2х5х2 20
17 2х5х3 30
18 2х5х3 30
19 2х5х8 80

итого

930

м-в Ялангач 2 1 2х4х2 16
2 2х4х2 16
3 2х4х2 16
4 2х4х2 16
5 2х4х4 32
6 3х4х4 48
7 2х4х4 32
8 3х4х6 72
9 2х4х6 48
10 2х4х6 48
11 2х4х6 48
12 2х4х2 16
13 2х4х2 16
14 2х4х2 16
15 2х4х2 16
16 2х4х2 16
17 2х4х2 16
18 2х4х2 16

итого

504

м-в Замон 1 3х9х1 18
2 3х9х1 18
3 3х9х1 18
4 3х9х1 18
5 3х9х1 18
6 3х9х3 27
7 3х9х1 18
8 3х9х1 18
9 3х9х1 18
10 3х9х1 18
11 3х9х3 27
12 3х9х1 18

итого

234

всего по району

1668

СЕВЕРО-ЗАПАД м-в Атака 1 3х4х2 24
2 3х4х2 24
3 2х4х2 16
4 2х4х2 16
5 3х4х2 24
6 3х4х5 60
7 2х4х2 16
8 2х4х2 16
9 2х4х2 16
10 3х4х2 24
11 2х4х2 16
12 2х4х2 16
13 2х4х2 16
14 2х4х2 16
15 3х4х2 24
16 3х4х5 60
17 2х4х2 16
18 2х4х2 16
19 2х4х2 16
20 2х4х2 16
21 2х4х2 16
22 3х4х2 24
23 2х4х2 16
24 2х4х2 16
25 3х4х2 24
26 2х4х2 16
27 2х4х2 16
28 2х4х2 16
29 2х4х2 16
30 2х4х2 16

итого

624

м-в Муратине 1 2х5х2 20
2 2х5х2 20
3 2х5х2 20
4 2х5х2 20
5 2х5х2 20
6 2х5х2 20
7 3х5х4 60
8 2х5х2 20
9 2х5х2 20
10 2х5х2 20
11 2х5х2 20
12 3х5х4 60
13 2х5х1 10
14 2х5х1 10
15 2х5х2 20
16 2х5х1 10
17 2х5х1 10
18 3х5х5 75
19 2х5х2 20
20 2х5х2 20
21 2х5х2 20

итого

515

м-в Веселый 3х4х5 60
2х4х2 16
2х4х2 16
2х4х2 16
2х4х2 16
2х4х2 16
2х4х2 16
2х4х2 16
3х4х5 60
3х4х5 60
3х4х5 60
3х4х5 60
3х4х5 60
2х4х5 40
2х4х5 40
2х4х2 16
2х4х2 16
2х4х2 16
2х4х5 40
2х4х5 40
2х4х5 40
2х4х5 40
10а 2х4х5 40
10б 2х4х5 40
10в 2х4х5 40
11а 2х4х5 40
11б 2х4х5 40
12а 2х4х5 40
12б 2х4х5 40
12в 2х4х5 40
13а 3х5х6 90
13б 3х5х6 90
14а 2х4х5 40
14б 2х4х5 40
итого

1340

всего по району

2479

ВСЕГО ПО ГОРОДУ

17903

архитектура строительный график управление

Примечание: в столбце «габариты» указывается количество абонентов в одном доме axbxc, где a – количество квартир на этаже, b – количество этажей в одном доме, c – количество подъездов

Таблица 3

район

Название махалли

Кол абонентов

ЮГ О – В О С Т О К

Собир-Рахимов 130
Бустон 36

ЮГ О – ЗАПАД

Олмазор 191
Ибн Сино 111
Амир Темур 334
Бобур 51
Белтибо 159
Коттеджи 4

Всего по городу

1016

Расчет абонентов учрежденческого сектора показан в таблице 4.

Таблица 4

Наименование учреждений

Название учреждения

Количество абонентских номеров

Район

Учебные учреждения Институт физической культуры 20 Ю-З
Окйулевский Проф Колл Информ Технологий 8 Ю-З
Окйулевский Государств Технич Университет 15 С-В
Инстит информац технологий 35 Ю-З
Колледж легкой промышленности 28 С-З
Колледж бытовых услуг 8 С-З
Кулинарный колледж 8 Ю-З
Финансовый колледж 16 Ю-З
Ж/Д колледж 11 Ю-З
Автодорожный колледж 8 Ю-З
Школа 209 6 С-3
Школа 116 5 Ю-З
Школа 204 6 С-З
Школа 49 4 С-З
Школа 4 7 С-В
Школа 7 7 С-В
Школа 47 4 Ю-В
Школа 5 4 Ю-В
Школа 2 4 Ю-В
Школа 3 4 Ю-В
Школа 151 5 С-З
дет сад 1 4 С-З
дет сад 2 4 С-З
дет сад 3 4 С-З
детсад 4 5 С-В
дет сад 5 3 С-В
дет сад 6 5 С-В
дет сад 7 5 Ю-В
дет сад 8 4 Ю-В
дет сад 9 3 Ю-З
Город Клиника 2 12 С-В
Гор Клиника 1 14 С-З
Город клиника 3 15 Ю-В
Поликлиника 25 11 Ю-З
Город клиника 4 15 Ю-З
Etynh город больница 16 С-З
Род дом 16 Ю-З
Культурные и административные здания Пожарна охрана 10 С-В
ЗАГС 8 С-В
СУД 16 С-В
БАНК 48 С-З
Кинотеатр 10 С-З
Театр 8 С-З
Выстав галлере 6 С-З
Салон Красоты 13 Ю-З
Ипподром 10 Ю-З
Стадион 12 Ю-З
Бассейн 8 Ю-З
Вокзал 12 С-В
Аквапарк 8 С-В
Хокимият 22 Ю-З
Телецентр 30 С-В
ГУВД 50 С-В
Отель Хилтон 30 С-В
Хотел Хилтон 10 С-В
Ресторан Какаду 8 С-В
Дворец Молодёжи 10 С-В
Городская Библиотека 4 С-В
Учебный центр Language 12 С-В
Автозаправка 4 С-З
Клуб Opera 6 С-В
Торговые центры Супер Оптовый базар 25 С-В
Мини базар 4 Ю-З
Центральный Алайский базар 10 С-В
Бутики 12 С-З
Супер маркет Дуние 5 Ю-З
Овощной Рынок 4 Ю-З
Бизнес центры Б-Ц 1 256 Ю-З
Б-ц 2 125 Ю-З
Б-Ц 6 100 С-З
Б-Ц 4 150 Ю-В
Б-Ц 5 140 С-В
Б-Ц 7 58 Ю-В

всего по городу

1593

Расчет абонентов народно-хозяйственного сектора показан в таблице 5.


Таблица 5

Название предприятия

Количество абонентских номеров

Район

ЭЛЕВАТОР 154 С-З
Макаронная Фабрика 158 С-З
Железо-Бетонный завод 156 С-З
С-З Котельная 148 С-З
Хлебобулочная фабрика 125 С-З
Кондитерская фабрика 148 С-З
NESTLE 135 С-З
TEGEN 148 С-З
Кабельный завод 198 С-З
Кисломолочный комбинат 126 С-З
С-З Подстанция 120 С-З
Текстильная фабрика 190 С-З
Обувная фабрика 129 С-З
Завод A K F A 168 С-З
Мясокомбинат 179 С-З
Складские помещения 124 С-З
ДЕПО 189 С-В
Завод Фотон 125 С-В
Автобаза 126 С-В
Науч-техн центр информ технолог 526 С-В
С-В Подстанция 115 С-В
Текстильн Комбин 168 Ю-В
Ю-В Котельная 122 Ю-В

всего по городу

3777

3)  Выполнение анализа распределения нагрузки по районам города

– Северо-Западный район.

Таблица 6

Категория абонента

Наименование объекта

Кол абон номеров

всего

Квартирный сектор м-в Атака 624

2479

м-в Муратине 515
м-в Веселый 1340
Учрежденческий сектор Колледж легкой промышленности 28

270

Колледж бытовых услуг 8
Школа 209 6
дет сад 6 5
дет сад 1 4
дет сад 2 4
дет сад 3 4
Гор Клиника 1 14
БАНК 48
Кинотеатр 10
Театр 8
Автозаправка 4
Гор Больница 16
Бутики 12
Б-Ц 6 100
Макаронная Фабрика 158
Железо-Бетонный завод 156
С-З Котельная 148
Хлебобулочная фабрика 125
NESTLE 135
TEGEN 148
Кабельный завод 198
Кисломолочный комбинат 126
С-З Подстанция 120
Текстильная фабрика 190
Обувная фабрика 129
Завод A K F A 168
Мясокомбинат 179
Складские помещения 124

всего

5009

5009

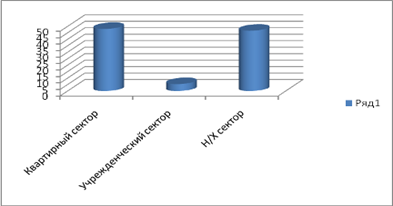

Диаграмма 1. Анализ количества абонентов в Северо-Западном районе


– Северо-Восточный район

Таблица 7

категория абонента

наименование объекта

кол абон номеров

всего

Квартирный сектор м-в Долото 544

2812

м-в Спальный 2268
Учрежденческий сектор ВУЗ городок 456

963

Школа 4 7
Школа 7 7
детсад 4 5
дет сад 5 3
дет сад 6 5
Город Клиника 2 12
Пожарная охрана 10
ЗАГС 8
СУД 16
Вокзал 12
Аквапарк 8
ГУВД 50
Отель Хилтон 30
Хотел Хилтон 10
Ресторан Какаду 8
Дворец Молодёжи 10
Городская Библиотека 4
Учебный центр Language 12
Клуб Opera 6
Супер Оптовый базар 25
Центральный Алайский базар 10
Б-Ц 5 140
Б-Ц4 150
Н/Х сектор ДЕПО 189 1081
Завод Фотон 125
Автобаза 126
Науч-техн центр информ технолог 526
С-В Подстанция 115
всего по району

4843

4843

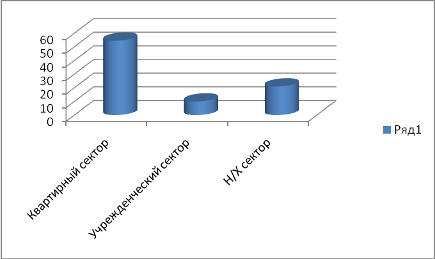

Диаграмма 2. Анализ количества абонентов в Северо-Восточном районе города Ок-йул

– Юго-Восточный район

Таблица 8

Категория абонента

Наименование объекта

Кол абон номеров

Всего

Квартирный сектор мНв Кумыш 1 1764

11110

м-в Кумыш 2 1188
м-в Кумыш 3 4104
м-в Кумыш 4 1620
м-в Кумыш 5 792
м-в Элит 1476
мах Сабир Рахимов 130
мах Бустон 36
Учрежденческий сектор Школа 47 4

148

Школа 5 4
Школа 2 4
Школа 3 4
дет сад 7 5
дет сад 8 4
Город клиника 3 15
Б-Ц 7 58
Н/Х сектор Текстильный Комбинат 168

290

Ю-В Котельная 122

Итого по району

11648

11548

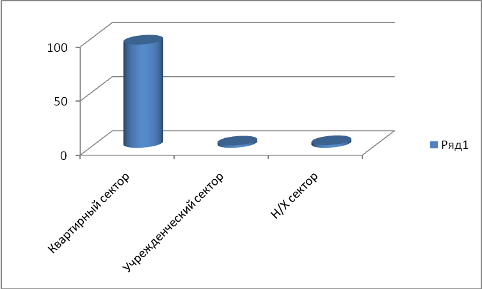

Диаграмма 3. Анализ количества абонентов в Юго-Восточном районе города Ок-йул

– Юго-Западный район

Таблица 9

Категория абонента

Наименование объекта

Кол абон номеров

всего

Квартирный сектор м-в Ялангач 1 930

2518

м-в Ялангач 2 504
м-в Замон 234
мах Олмазор 191
мах Ибн Сино 111
мах Амир Темур 334
мах Бобур 51
мах Белтибо 159
Коттеджи 4
Учрежденческий сектор Институт физической культуры 20

615

Окйулевский Проф Колл Информ Технологий 8
Инстит информац технологий 35
Кулинарный колледж 8
Финансовый колледж 16
Ж/Д колледж 11
Автодорожный колледж 8
Школа 116 5
дет сад 9 3
Поликлиника 25 11
Город клиника 4 15
Род дом 16
Салон Красоты 13
Ипподром 10
Стадион 12
Бассейн 8
Хокимият 22
Мини базар 4
Супер маркет Дуние 5
Овощной Рынок 4
Б-Ц 1 256
Б-ц 2 125
Н/Х сектор Кондитерская Фабрика 148 148

Итого по району

3281

3281

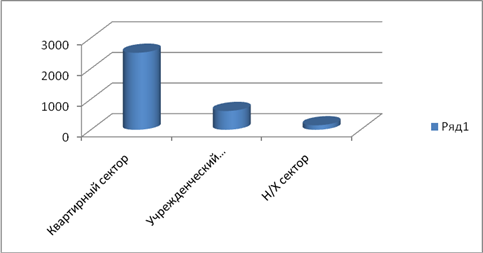

Диаграмма 4. Анализ количества абонентов в Юго-Западном районе города Ок-йул

4)  Распределение нагрузки по категориям

Таблица 10

Район Квартирный сектор Учрежденческий сектор Народно-хозяйственный сектор

Северо-Западный

2479 270 2258

Северо-Восточный

2812 963 1081

Юго-Восточный

11110 148 290

Юго-Западный

2518 615 148

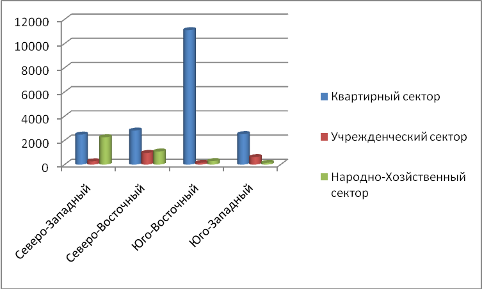

Диаграмма 5. Распределение нагрузки по категориям

1.3 Выбор места строительства зданий районных коммутационных станций

Для районированных сетей вначале определяют границы обслуживания каждой проектируемой АТС. Для выбора места строительства здания АТС следует учитывать, кроме абонентских линий, направление и количество соединительных линий, наличие свободных участков для застройки и общую планировку района. Выбор места производят с соответствующим технико-экономическим обоснованием, излагаемым в проекте.

Согласно проведённым расчетам и анализам распределения абонентской нагрузки по районам города Ок-йул.

В следующей таблице показана примерные абонентские ёмкости проектируемых коммутационных станций. Количество коммутационных станций в этом городе равно количеству административных единиц – районов.


Таблица 11

Номер станции

Район

Ёмкость

Ёмкость с запасом

АТС – 1

Северо-Западный 5161 6000

АТС – 2

Северо-Восточный 4406 5000

АТС – 3

Юго-Восточный 11648 12000

АТС – 4

Юго-Западный 3133 4000
24348 27000

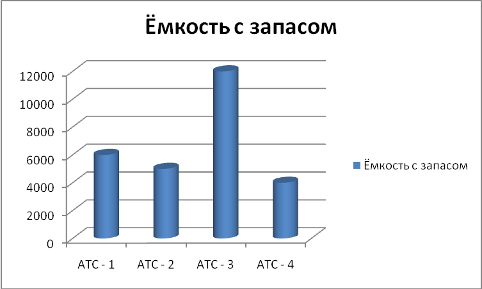

Диаграмма 6. Абонентские ёмкости АТС

Из таблицы 11 следует, что Юго-Восточный район имеет самую большую ёмкость. Следовательно в этом районе необходима установка выносных концентраторов. А в трёх других районах запас номеров в пределах нормы, следовательно установка концентраторов не требуется.

5)  Проектирование магистральной сети

Для квартирных телефонов проектируют равное число магистральных пар. При расчете в магистральных кабелях необходимо предусмотреть соответствующее количество соединительных линий к выносным концентраторам и домовым подстанциям. Количество соединительных линий к концентраторам определяют расчетом по создаваемой ими нагрузке. При отсутствии данных для расчета число соединительных линий принимают по нормам технологического проектирования.

Из общей емкости сети необходимо исключать проверочные номера, которые остаются на АТС, и для них магистральных пар не требуется. Количество проверочных номеров берут из расчета 1% от абонентской емкости АТС. Для гибкости сети, и главным образом, для того, чтобы избежать затруднений при новых установках из-за неточности проектных расчетов, на магистральной сети предусматривают запас пар в объеме 2–3%.

Таблица 12

АТС – 1 6058
АТС – 2 5049
АТС – 3 12118
АТС – 4 4040

1.4 Расчет шкафных районов

Шкафные районы выделяют по емкости перспективного этапа, учитывая существующие шкафы. Выделение шкафных районов осуществляют на плане застройки города в масштабе 1:5000. Наивыгоднейшая емкость распределительных шкафов может быть определена теоретическим расчетом. Существуют шкафы трех емкостей. При высокой телефонной плотности в районах застройки крупными домами следует устанавливать шкафы емкостью 1200х2. В границах такого шкафного района должно быть до 500 телефонов, то есть предельная загрузка по магистральной сети составляет 500 пар. При средней плотности в районах застройки 8–10 квартирными домами следует проектировать установку шкафов 600х2. В границах такого района устанавливают до 250 телефонов. При малой плотности проектируют установку шкафов 300х2 со стопарным магистральным кабелем.

Шкафные районы должны быть компактными. Границы шкафных районов целесообразно проводить по широким улицам, железнодорожным путям, скверам, садам, рекам и т.д.

Район в радиусе 300 м от здания АТС является зоной прямого питания. Прямое питание может быть также запроектировано для жилых и административных зданий с постоянным числом телефонов на всех трех этапах проектирования; расстояние этих зданий до АТС не имеет значения.

Для расчета шкафных районов рекомендуется применять формулу х = L, где Lрасстояние по трассе от входа магистрального кабеля в шкафной район до центра телефонной нагрузки. Обычно средняя длина распределительного кабеля составляет 200 – 300 м. Далее составляют «Ведомость распределения пар по шкафным районам и зонам прямого питания» по магистральным парам. Следует учесть, что в РШ должны подаваться магистральные кабели емкостью, кратной 100.

По «Ведомости распределения» необходимо подсчитать число пар для всех шкафных районов и для зоны прямого питания

Nп = Nпр + Nш,

где Nпр – число пар, проектируемых для зоны прямого питания; Nш – число магистральных пар, проектируемых к включению в боксы распределительных шкафов.

Полученная емкость может быть несколько выше рассчитанной за счет округления до номинальной емкости магистральных кабелей. Поэтому необходимо проверить проектируемый запас, который не должен превышать 2–3%, а для зоны прямого питания – до 5%.

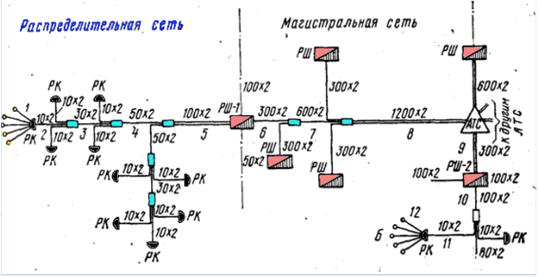

На плане города наносят трассы кабелей магистральной сети. Трассы намечают, начиная от удаленных шкафов и приближаясь к АТС. Трассы должны быть наикратчайшими с учетом требований экономичности и надежности и с максимальным использованием существующих кабелей. Так оформляют чертеж «План города с магистральной сетью».

В заключение составляют «Схему магистральной сети», на которой указывают объемы работ.


Таблица 7

Номер шкафа

Ёмк

Кол

абон

Пункты назначения

Номера домов

Р.Ш.

1–1.

300х2

120

м-в Атака 14 12 11 10 9 8 13

Р.Ш.

1–2.

300х2

132

м-в Атака 6 4 5 7 30

Р.Ш.

1–3.

300х2

136

м-в Атака 1 2 3 25 26 27 29

Р.Ш.

1–4.

300х2

96

м-в Атака 19 20 21 22 23 24

Р.Ш.

1–5.

300х2

142

м-в Атака 15 16 17 18 28 дс1 шк209

Р.Ш.

1–6.

300х2

148

Котельная

Р.Ш.

1–7.

600х2

156

Ж/Б Завод

Р.Ш.

1–8.

300х2

145

м-в Муратине 17 18 19 20 21

Р.Ш.

1–9.

600х2

160

м-в Муратине 6 7 8 9 10 11

Р.Ш.

1–10.

300х2

100

м-в Муратине 1 2 3 4 5

Р.Ш.

1–11.

300х2

114

м-в Муратине 13 14 15 16 12 дс2

Р.Ш.

1–12.

150х2

36

Колледж легкой промышленности и Колл Бытовых услуг

Р.Ш.

1–13.

150х2

54

Б-ц 6, Автозаправка

Р.Ш.

1–14.

150х2

50

Б-ц 6

Р.Ш.

1–15.

1200х2

312

Элеватор+Макаронная фабрика

Р.Ш.

1–16.

150х2

66

Банк Кинотеатр Театр

Р.Ш.

1–17.

150х2

28

Бутики+Городская Больница

Р.Ш.

1–18.

600х2

200

м-в Веселый

Р.Ш.

1–19.

600х2

278

м-в Веселый 12а 14а
14б шк204

Р.Ш.

1–20.

1200х2

380

м-в Веселый 13а 13б 12б 12в 11а 11б 10б

Р.Ш.

1–21.

600х2

292

м-в Веселый 10а
дс3

Р.Ш.

1–22.

600х2

200

м-в Веселый 10в

Р.Ш.

1–23.

1200х2

323

Кабельный завод+Хлебобулочная фабрика

Р.Ш.

1–24.

600х2

283

NESTLE + TEGEN

Р.Ш.

1–25.

300х2

120

C-В Подстанция

Р.Ш.

1–26.

300х2

126

Кисломолочная фабрика

Р.Ш.

1–27.

300х2

124

Складские помещения

Р.Ш.

1–28.

300х2

129

Обувная фабрика

Р.Ш.

1–29.

600х2

168

Завод AKФА

Р.Ш.

1–30.

600х2

179

Мясокомбинат

Р.Ш.

1–31.

600х2

190

Текстильная фабрика

Прямое питание

14

Гор Клиника 1

ИТОГО

5009

Б) Ведомость распределения шкафных районов на АТС-2.

Таблица 8

Номер шкафа

Ёмк

Кол-абон

Пункты назначения

Номера домов

Р.Ш.

2–1.

1200х2

432

м-в Спальный 1 2 3

Р.Ш.

2–2.

600х2

288

м-в Спальный 4 5

Р.Ш.

2–3.

1200х2

576

м-в Спальный 6 7 8 9

Р.Ш.

2–4.

1200х2

437

м-в Спальный 10 11 12 дс6

Р.Ш.

2–5.

600х2

256

ВУЗ городок

Р.Ш.

2–6.

600х2

200

ВУЗ городок

Р.Ш.

2–7.

600х2

295

м-в Спальный 13 15 шк 4

Р.Ш.

2–8.

600х2

252

м-в Спальный 14 16 17

Р.Ш.

2–9.

150х2

20

Аквапарк Учебный центр

Р.Ш.

2–10.

300х2

115

С-В подстанция

Р.Ш.

2–11.

1200х2

526

Науч технич Центр Информац технологий

Р.Ш.

2–12.

150х2

25

Супер оптовый рынок

Р.Ш.

2–13.

150х2

12

Вокзал

Р.Ш.

2–14.

300х2

126

Автобаза

Р.Ш.

2–15.

600х2

189

ДЕПО

Р.Ш.

2–16.

150х2

125

Завод Фотон

Р.Ш.

2–17.

600х2

256

м-в Долото 5 6 7 8 9

Р.Ш.

2–18.

600х2

299

м-в Долото 1 2 3 4 дс3 шк7

Р.Ш.

2–19.

150х2

42

ЗАГС+Ресторан+СУД+Дворец Молодежи

Р.Ш.

2–20.

600х2

164

Гор Библиотека+Пожарная+Б-Ц4

Р.Ш.

2–21.

150х2

46

2 Гостиницы+ Клуб Опера

Р.Ш.

2–22.

150х2

150

Центральный Алайский+Б-Ц5

Прямое питание

12

Гор клиника 2

ИТОГО

4843

В) Ведомость распределения шкафных районов на АТС-3.

Таблица 9

Номер шкафа

Ёмк

Кол абон

Пункты назначения

Номера домов

Р.Ш.

3–1.

600х2

288

м-в Кумыш 2 1 2 3

Р.Ш.

3–2.

600х2

292

м-в Кумыш 2 4 5 6 шк 3

Р.Ш.

3–3.

1200х2

365

м-в Кумыш 2 7 9 10 дс 7

Р.Ш.

3–4.

600х2

252

м-в Кумыш 2 8 11

Р.Ш.

3–5.

1200х2

360

м-в Кумыш 1 9 12 13 15

Р.Ш.

3–6.

1200х2

468

м-в Кумыш 1 11 14

Р.Ш.

3–7.

600х2

220

м-в Кумыш 1 2 4 шк 2

Р.Ш.

3–8.

1200х2

540

м-в Кумыш 1 1 3 5 6 7

Р.Ш.

3–9.

1200х2

504

м-в Кумыш 3 21 22 23 24 25 26

Р.Ш.

3–10.

300х2

180

м-в Кумыш 3 43 44

Р.Ш.

3–11.

1200х2

360

м-в Кумыш 3 1 2 3 4

Р.Ш.

3–12.

600х2

184

м-в Кумыш 1 8 10 дс8

Р.Ш.

3–13.

1200х2

432

м-в Кумыш 3 5 6 7 8 9 10

Р.Ш.

3–14.

300х2

144

м-в Кумыш 3 11 12

Р.Ш.

3–15.

600х2

216

м-в Кумыш 3 13 14 15

Р.Ш.

3–16.

1200х2

324

м-в Кумыш 3 16 17 18

Р.Ш.

3–17.

1200х2

324

м-в Кумыш 3 19 20 21а

Р.Ш.

3–18.

600х2

216

м-в Кумыш 3 37 38

Р.Ш.

3–19.

1200х2

468

м-в Кумыш 3 39 40 41 42

Р.Ш.

3–20.

600х2

252

м-в Кумыш 3 34 35 36

Р.Ш.

3–21.

300х2

144

м-в Кумыш 3 27

Р.Ш.

3–22.

1200х2

324

м-в Кумыш 3 28 29 30

Р.Ш.

3–23.

600х2

216

м-в Кумыш 3 31 32 33

Р.Ш.

3–24.

600х2

328

м-в Кумыш 4 1 2 3 шк 5

Р.Ш.

3–25.

600х2

144

м-в Кумыш 4 17 18

Р.Ш.

3–26.

150х2

72

м-в Кумыш 4 8

Р.Ш.

3–27.

150х2

72

м-в Кумыш 4 7

Р.Ш.

3–28.

600х2

216

м-в Кумыш 4 9 10 11

Р.Ш.

3–29.

1200х2

360

м-в Кумыш 4 4 5 6

Р.Ш.

3–30.

600х2

216

м-в Кумыш 4 12 13 14

Р.Ш.

3–31.

150х2

144

м-в Кумыш 4 15

Р.Ш.

3–32.

150х2

72

м-в Кумыш 4 16

Р.Ш.

3–33.

150х2

72

м-в Кумыш 5 10

Р.Ш.

3–34.

300х2

144

м-в Кумыш 5 2 3

Р.Ш.

3–35.

150х2

72

м-в Кумыш 5 1

Р.Ш.

3–36.

300х2

144

м-в Кумыш 5 5 9

Р.Ш.

3–37.

150х2

72

м-в Кумыш 5 4

Р.Ш.

3–38.

600х2

216

м-в Кумыш 5 7 8

Р.Ш.

3–39.

150х2

72

м-в Кумыш 5 6

Р.Ш.

3–40.

150х2

84

текстильный комбинат

Р.Ш.

3–41.

150х2

84

текстильный комбинат

Р.Ш.

3–42.

150х2

40

махалля Собир Рахимов

Р.Ш.

3–43.

150х2

32

махалля Собир Рахимов

Р.Ш.

3–44.

150х2

26

махалля Собир Рахимов

Р.Ш.

3–45.

150х2

32

махалля Собир Рахимов

Р.Ш.

3–46.

150х2

36

махалля Бустон

Р.Ш.

3–47.

150х2

58

Б-ц 7

Р.Ш.

3–48.

600х2

216

м-в Элит 2 9 10 11 12

Р.Ш.

3–49.

600х2

180

м-в Элит 1 13 14

Р.Ш.

3–50.

600х2

162

м-в Элит 3 4 5 6 7 8

Р.Ш.

3–51.

600х2

162

м-в Элит 30 31 32 33 34

Р.Ш.

3–52.

600х2

288

м-в Элит 35 36 37 38 39 40

Р.Ш.

3–53.

150х2

72

м-в Элит 27 28 29

Р.Ш.

3–54.

600х2

202

м-в Элит 22 23 24 25 26 шк 47

Р.Ш.

3–55.

150х2

72

м-в Элит 18 19 20 21

Р.Ш.

3–56.

300х2

126

м-в Элит 15 16 17

Прямое питание

50

ГУВД

Прямое питание

15

Гор Клиника 3

Прямое питание

122

Ю-В Котельная

ИТОГО

11548

Г) Ведомость распределения шкафных районов на АТС-4

Таблица 10

Номер шкафа

Ёмкость

Кол-во абонентов

Пункты назначения

Номера домов



Р.Ш.

4–1.

150х2

41

махалля Амир Темур



Р.Ш.

4–2.

150х2

33

махалля Амир Темур



Р.Ш.

4–3.

150х2

53

махалля Амир Темур



Р.Ш.

4–4.

150х2

24

махалля Амир Темур



Р.Ш.

4–5.

150х2

39

махалля Амир Темур+ Ипподром



Р.Ш.

4–6.

150х2

46

махалля Амир Темур



Р.Ш.

4–7.

300х2

108

махалля Амир Темур



Р.Ш.

4–8.

150х2

50

махалля Ибн Сино



Р.Ш.

4–9.

150х2

61

махалля Ибн Сино



Р.Ш.

4–10.

600х2

256

Б-ц-1



Р.Ш.

4–11.

300х2

125

Б-ц-2



Р.Ш.

4–12.

300х2

77

м-в Замон 1 2 3 4 шк116



Р.Ш.

4–13.

150х2

66

м-в Замон 10 11 12 дс9



Р.Ш.

4–14.

300х2

99

м-в Замон 5 6 7 8 9



Р.Ш.

4–15.

300х2

148

Кондитерская фабрика



Р.Ш.

4–16.

150х2

35

Институт Информационных технологий



Р.Ш.

4–17.

300х2

83

махалля Бельтибо



Р.Ш.

4–18.

150х2

76

махалля Бельтибо



Р.Ш.

4–19.

150х2

60

махалля Бобур+Коттеджи+Маркет «Dunyo»



Р.Ш.

4–20.

300х2

59

Телецентр+ Салон Красоты+ Родильный Дом



Р.Ш.

4–22.

150х2

43

Колледжи: Финансовый, Кулинарный, ЖД



Р.Ш.

4–23.

150х2

22

Хокимият



Р.Ш.

4–24.

300х2

110

м-в Ялангач 1 18 19

Р.Ш.

4–25.

150х2

30

м-в Ялангач 1 17

Р.Ш.

4–26.

150х2

40

м-в Ялангач 1 16 15

Р.Ш.

4–27.

1200х2

355

м-в Ялангач 1 1 2 3 шк151

Р.Ш.

4–28.

150х2

150

м-в Ялангач 1 4 5 6

Р.Ш.

4–29.

300х2

90

м-в Ялангач 1 7 8 9

Р.Ш.

4–30.

300х2

100

м-в Ялангач 1 12 13 14

Р.Ш.

4–31.

150х2

60

м-в Ялангач 1 10 11

Р.Ш.

4–32.

600х2

176

м-в Ялангач 2 9 10 11 12 13

Р.Ш.

4–33.

150х2

48

м-в Ялангач 2 14 15 16

Р.Ш.

4–34.

600х2

184

м-в Ялангач 2 5 6 7 8

Р.Ш.

4–35.

150х2

64

м-в Ялангач 2 1 2 3 4

Р.Ш.

4–36.

150х2

32

м-в Ялангач 2 17 18

Р.Ш.

4–39.

150х2

67

махалля Олмазор, ОПКИТ, мини базар, Поликлиника 25



Прямое питание

15

Городская Клиника 4



Прямое питание

20

Институт физической культуры



Прямое питание

12

Стадион ТПКИТ



Прямое питание

8

Бассейн



Прямое питание

4

Овощной Базар



ИТОГО

3281



Д) Количество распределительных шкафов по емкостям рассмотрено в Таблице 11.

Таблица 11

Распределительные шкафы количество
150х2 52
300х2 33
600х2 42
1200х2 20

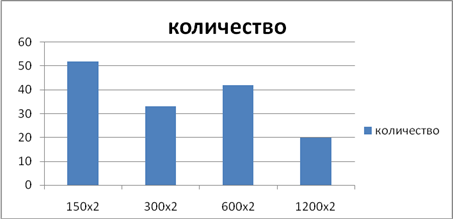

Диаграмма 7. Анализ распределительных шкафов


Таблица 12

Распределительные шкафы АТС 1 АТС 2 АТС3 АТС4
150х2 7 5 17 23
300х2 2 13 7 11
600х2 9 10 20 3
1200х2 4 3 12 1

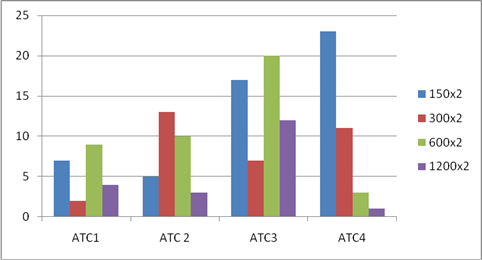

Диаграмма 8. Анализ распределительных шкафов

Ж) Количество магистральных и распределительных боксов

Таблица 13

Распределительные шкафы Количество Количество боксов
150х2 52 50х2 – 156
300х2 33 100х2 – 99
600х2 42 100х2 – 252
1200х2 20 100х2 – 240
Боксы Всего
50х2 156
100х2 591

1.5 Проектирование распределительной сети

Для проектирования распределительной сети по каждому шкафному району составляют список вводов, в котором указывают емкость существующего и проектируемого ввода. В жилые дома проектируют ввод распределительного кабеля из расчета одна пара на квартиру В районах одноэтажной застройки проектируют установку кабельных ящиков на кабельных опорах или на чердаках домов.

Затем вычерчивают план каждого шкафного района, на который наносят трассы распределительных кабелей. Емкость кабелей распределительной сети составляет от 10 до 100. В проекте следует учитывать вводы, проектируемые другими организациями. План района с нанесенными кабелями называют «Схемой распределительной сети».

Суммарное количество распределительных пар вносится в соответствующие графы «Ведомости распределения пар по шкафным районам». Число распределительных пар по району АТС суммируют во всех шкафных районах. Полученная общая емкость распределительной сети будет несколько выше ориентировочно рассчитанной. Поэтому следует, как и при расчете магистральной сети, проверить проектируемый запас. Запас по распределению не должен превышать 20% верхнего предела нормы.

Таблица 14

Номер шкафа

Ёмкость

Кол-во абонентов

Количество

РК 10х2

Количество ЯК.Г 10х2

Р.Ш.

1–1.

300х2

120

12

Р.Ш.

1–2.

300х2

132

14

Р.Ш.

1–3.

300х2

136

14

Р.Ш.

1–4.

300х2

104

11

Р.Ш.

1–5.

300х2

142

15

Р.Ш.

1–6.

300х2

148

15

Р.Ш.

1–7.

600х2

156

16

Р.Ш.

1–8.

300х2

145

15

Р.Ш.

1–9.

600х2

160

16

Р.Ш.

1–10.

300х2

100

10

Р.Ш.

1–11.

300х2

114

12

Р.Ш.

1–12.

150х2

36

4

Р.Ш.

1–13.

150х2

54

6

Р.Ш.

1–14.

150х2

50

5

Р.Ш.

1–15.

1200х2

312

32

Р.Ш.

1–16.

150х2

66

7

Р.Ш.

1–17.

150х2

28

3

Р.Ш.

1–18.

600х2

200

20

Р.Ш.

1–19.

600х2

278

28

Р.Ш.

1–20.

1200х2

380

38

Р.Ш.

1–21.

600х2

292

30

Р.Ш.

1–22.

600х2

200

20

Р.Ш.

1–23.

1200х2

323

33

Р.Ш.

1–24.

600х2

283

29

Р.Ш.

1–25.

300х2

120

12

Р.Ш.

1–26.

300х2

126

13

Р.Ш.

1–27.

300х2

124

13

Р.Ш.

1–28.

300х2

129

13

Р.Ш.

1–29.

600х2

168

17

Р.Ш.

1–30.

600х2

179

18

Р.Ш.

1–31.

600х2

190

19

Прямое питание

14

2

ИТОГО

5009

512

Таблица 15

Номер шкафа

Ёмкость

Кол-во абонентов

Количество

РК 10х2

Количество ЯК.Г 10х2

Р.Ш.

2–1.

1200х2

432

44

Р.Ш.

2–2.

600х2

288

29

Р.Ш.

2–3.

1200х2

576

58

Р.Ш.

2–4.

1200х2

437

44

Р.Ш.

2–5.

600х2

256

26

Р.Ш.

2–6.

600х2

200

20

Р.Ш.

2–7.

600х2

295

30

Р.Ш.

2–8.

600х2

252

26

Р.Ш.

2–9.

150х2

20

2

Р.Ш.

2–10.

300х2

115

12

Р.Ш.

2–11.

1200х2

526

53

Р.Ш.

2–12.

150х2

25

3

Р.Ш.

2–13.

150х2

12

2

Р.Ш.

2–14.

300х2

126

13

Р.Ш.

2–15.

600х2

189

19

Р.Ш.

2–16.

150х2

125

13

Р.Ш.

2–17.

600х2

256

26

Р.Ш.

2–18.

600х2

299

30

Р.Ш.

2–19.

150х2

42

5

Р.Ш.

2–20.

600х2

164

17

Р.Ш.

2–21.

150х2

46

5

Р.Ш.

2–22.

150х2

150

15

Прямое питание

12

2

ИТОГО

4843

494

Таблица 16

Номер шкафа

Ёмкость

Кол-во абонентов

Количество

РК 10х2

Количество ЯК.Г 10х2

Р.Ш.

3–1.

600х2

288

29

Р.Ш.

3–2.

600х2

292

30

Р.Ш.

3–3.

1200х2

365

37

Р.Ш.

3–4.

600х2

252

26

Р.Ш.

3–5.

1200х2

360

36

Р.Ш.

3–6.

1200х2

468

47

Р.Ш.

3–7.

600х2

220

22

Р.Ш.

3–8.

1200х2

540

54

Р.Ш.

3–9.

1200х2

504

51

Р.Ш.

3–10.

300х2

180

18

Р.Ш.

3–11.

1200х2

360

36

Р.Ш.

3–12.

600х2

184

19

Р.Ш.

3–13.

1200х2

432

44

Р.Ш.

3–14.

300х2

144

15

Р.Ш.

3–15.

600х2

216

22

Р.Ш.

3–16.

1200х2

324

33

Р.Ш.

3–17.

1200х2

324

33

Р.Ш.

3–18.

600х2

216

22

Р.Ш.

3–19.

1200х2

468

47

Р.Ш.

3–20.

600х2

252

26

Р.Ш.

3–21.

300х2

144

15

Р.Ш.

3–22.

1200х2

324

33

Р.Ш.

3–23.

600х2

216

22

Р.Ш.

3–24.

600х2

328

33

Р.Ш.

3–25.

600х2

144

15

Р.Ш.

3–26.

150х2

72

8

Р.Ш.

3–27.

150х2

72

8

Р.Ш.

3–28.

600х2

216

22

Р.Ш.

3–29.

1200х2

360

36

Р.Ш.

3–30.

600х2

216

22

Р.Ш.

3–31.

150х2

144

15

Р.Ш.

3–32.

150х2

72

8

Р.Ш.

3–33.

150х2

72

8

Р.Ш.

3–34.

300х2

144

15

Р.Ш.

3–35.

150х2

72

8

Р.Ш.

3–36.

300х2

144

15

Р.Ш.

3–37.

150х2

72

8

Р.Ш.

3–38.

600х2

216

22

Р.Ш.

3–39.

150х2

72

8

Р.Ш.

3–40.

150х2

84

9

Р.Ш.

3–41.

150х2

84

9

Р.Ш.

3–42.

150х2

40

4

Р.Ш.

3–43.

150х2

32

4

Р.Ш.

3–44.

150х2

26

3

Р.Ш.

3–45.

150х2

32

4

Р.Ш.

3–46.

150х2

36

4

Р.Ш.

3–47.

150х2

58

6

Р.Ш.

3–48.

600х2

216

22

Р.Ш.

3–49.

600х2

180

18

Р.Ш.

3–50.

600х2

162

17

Р.Ш.

3–51.

600х2

162

17

Р.Ш.

3–52.

600х2

288

29

Р.Ш.

3–53.

150х2

72

8

Р.Ш.

3–54.

600х2

202

21

Р.Ш.

3–55.

150х2

72

8

Р.Ш.

3–56.

300х2

126

13

прямое питание

50

5

прямое питание

15

2

прямое питание

122

13

ИТОГО

11548

1148

19


Таблица 17

Номер шкафа

Ёмкость

Кол-во абонентов

Кол РК 10х2

Кол ЯК.Г 10х2

Р.Ш.

4–1.

150х2

41

5

Р.Ш.

4–2.

150х2

33

4

Р.Ш.

4–3.

150х2

53

6

Р.Ш.

4–4.

150х2

24

3

Р.Ш.

4–5.

150х2

39

4

Р.Ш.

4–6.

150х2

46

5

Р.Ш.

4–7.

300х2

108

11

Р.Ш.

4–8.

150х2

50

5

Р.Ш.

4–9.

150х2

61

7

Р.Ш.

4–10.

600х2

256

26

Р.Ш.

4–11.

300х2

125

13

Р.Ш.

4–12.

300х2

77

8

Р.Ш.

4–13.

150х2

66

7

Р.Ш.

4–14.

300х2

99

10

Р.Ш.

4–15.

300х2

148

15

Р.Ш.

4–16.

150х2

35

4

Р.Ш.

4–17.

300х2

83

9

Р.Ш.

4–18.

150х2

76

8

Р.Ш.

4–19.

150х2

60

1

5

Р.Ш.

4–20.

300х2

59

6

Р.Ш.

4–22.

150х2

43

5

Р.Ш.

4–23.

150х2

22

3

Р.Ш.

4–24.

300х2

110

11

Р.Ш.

4–25.

150х2

30

3

Р.Ш.

4–26.

150х2

40

4

Р.Ш.

4–27.

1200х2

355

36

Р.Ш.

4–28.

150х2

150

15

Р.Ш.

4–2
