Лабораторная работа: Можливості пакету DipTrace по трасуванню друкованої плати
Лабораторная работа: Можливості пакету DipTrace по трасуванню друкованої плати
Лабораторна робота
Тема. Ознайомлення з основними можливостями пакету DipTrace по трасуванню друкованої плати в ручному режимі
Мета. Вивчити можливості пакету DipTrace по трасуванню друкованої плати в автоматичному режимі.
1. Відкриваю пакет DipTrace PCB Layout;
2. Ознайомлююсь з інтерфейсом пакету, призначенням меню "Створення трас";

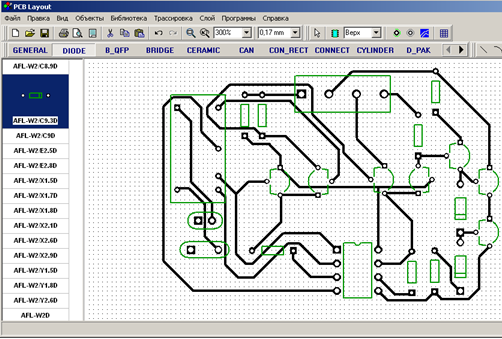

3. За допомогою автоматичного трасувальника Grid Router створюю зв’язки між елементами друкованої плати.
4. Відредаговую створені траси;
5. Створюю таблицю зв’язків;
трасування друкований плата зв'язок таблиця
6. Закриваю пакет DipTrace PCB Layout.
Висновок: На цій практичній роботі я ознайомився з основними можливостями пакету DipTrace по трасуванню друкованої плати в ручному режимі.
