Министерство общего и профессионального образования Российской Федерации

Сочинский    Государственный   Университет   Туризма   и Курортного Дела

Институт туристского сервиса  и инфраструктуры

Контрольная работа

по дисциплине:

''Инженерная подготовка ''

Выполнил: студент IV курса

Группы 97 ЗГС

Дымченко И.В.

Проверил: Папов Б.К.

Г. Сочи

Задача №1

Рассчитать уровень шума в расчётной точке, создаваемый транспортным потоком, движущимся по дороге с двумя полосами движения

Исходные данные выбираются из таблиц №1-3 методических указаний:

1. Интенсивность движения транспорта Q=1100авт/ч
2. Скорость движения транспортного потока V=30км/ч
3. Состав транспортного потока р=25%
4. Уклон i=8%
5. Ограничение движения грузового транспорта по полосе 1

Решение:

1. Определяем шумовые характеристики ИШ по формуле:

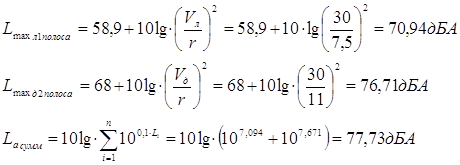

Рассчитываем  максимальный уровень шума по  шумам, созданным единичным транспортным средством по формулам:

                                           где   r- расстояние в метрах от оси движения автомобилей до РТ

1. Рассчитываем снижение УШ экраном

Определяем снижение УШ экраном бесконечной длины :

Вычисление кратчайших расстояний а, в, с производим графическим способом по схеме №2

Зная d, определим DLА экв В по таблице №32 СНиП II-12-77 путём интерполяции:

DLА экв В=27 дБА

Определим снижение УШ данным экраном длиной 62 м

Зная a1 =71°31' и a2 =55°00' , определим DLА экв a1 и  DLА экв a2 по таблице  33 СНиП II-12-77

DLА экв a1=5,6 дБА

DLА экв a2=10,8дБА

Определяем окончательную величину снижения УШ экраном по формуле:

DLА экв = DLА экв a+Dд=5,6+1,8=7,4дБА

DLА экв a2-DLА экв a1  =10,8-5,6=5,2дБА

где: DLА экв a-получают как меньшее из DLА экв a1 и DLА экв a2

          Dд – получают из таблицы №32 по разности DLА экв a1 и DLА экв a2

1. Вычисляем УШ на территории :

Lа тер= Lа ист-D Lа рас-D Lа экр-D Lа зел

Где:      Lа ист     =77,67дБА

             D Lа рас=10дБА (по рисунку 26 СНиП II-12-77)

             D Lа экр=7,4 дБА

             D Lа зел=0 дБА

Lа тер= Lа ист-D Lа рас-D Lа экр-D Lа зел=77,67-10-7,4+0=60,27»60 дБА

Lа тер= Lа  экв-D Lа рас-D Lа экр-D Lа зел=64,8-10-7,4+0=47,4»47 дБА

Ответ: Lа тер=60дБА

            Lа тер2=47дБА

Задача №2

Построить инсоляционную линейку на 22 марта для географической широты 41°северной широты.

Решение:

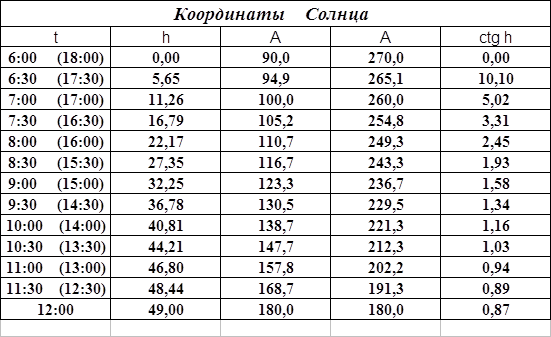

Для построения линейки необходимо предварительно рассчитать координаты солнца. Расчёты оформим в виде таблицы:

В графу 1 заносим интервал времени 0,5 часа с момента восхода до момента захода

В графу 2 заносим высоту солнца , рассчитанную по формуле:

так как d=0, t=15t

В графу 3 заносим азимут солнечного луча, рассчитанный по формуле:

В графу 4 заносим тангенс высоты солнца

Строим линейку для чертежей в масштабе 1:500
