Реферат: Гранаты

РГН (Россия).

Как это бывает обычно в отношении советских военных разработок, о корнях этой гранаты практически ничего не известно. Выдвигались предположения, что первоначально она появилась в Болгарии, а затем в 70-е годы была принята на вооружение в СССР.

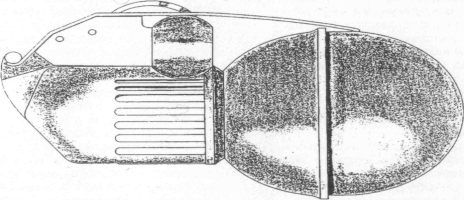

В российских источниках эта граната называется наступательно-оборонительной, хотя по устройству она скорее только наступательная. Сферический корпус изготовлен из алюминиевого сплава и, как это видно на рисунке в разрезе (слева), имеет на внутренней стороне насечки для контроля образования осколков. Глубокие насечки, как правило, имеющиеся на внешней стороне корпуса гранат, не имеют никакого отношения к образованию осколков; они предназначены лишь для того, чтобы обеспечить надежный захват гранаты мокрой и грязной рукой. Однако внутренние насечки в определенной степени влияют на размеры осколков, обеспечивая разлет корпуса гранаты при взрыве на приблизительно одинаковые куски. Поскольку корпус гранаты изготовлен из относительно легкого металла, осколки получают очень большую начальную скорость, но быстро теряют момент импульса, поэтому зона поражения имеет радиус около 10 метров.

Запал необычен тем, что сочетает срабатывание по времени и от удара. В нем используется обычный механизм взведения с рычагом и замедлителем. При броске боек пробивает капсюль, воспламеняющий три пиротехнических устройства задержки. В течение первых полутора секунд полета два из этих зарядов сгорают и освобождают ударный плунжер. Если граната ударится о землю или другую твердую поверхность в течение трех-четырех секунд полета, плунжер придет в движение и воспламенит детонатор, после чего сработает основной заряд взрывчатого вещества. Если же, однако, по истечении трех-четырех секунд граната все еще будет находиться в полете, третий пиротехнический заряд воспламенит отдельный детонатор, который также приведет к срабатыванию основного заряда. Таким образом гранату можно бросать непосредственно в цель, и она сработает от удара, а можно подбрасывать высоко в воздух, чтобы она разорвалась над целью — все зависит от мастерства солдата и от того, какой цели он желает добиться.

ХАРАКТЕРИСТИКИ

Вес 290 г

Диаметр 61 мм

Наполнение 97 г циклонита

(циклотриметилентринитрамин)/воск

Радиус поражения 8—10 метров

Время задержки удара 1,8 с; срабатывание

по времени 3,2 с

РГН (в разрезе).

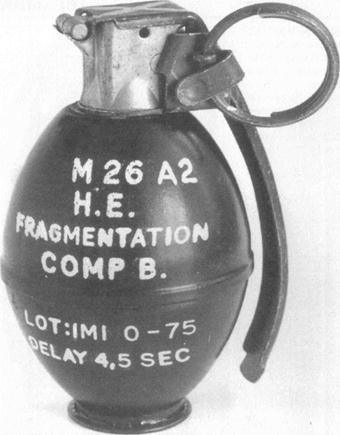

М26 (США).

Американская армия прошла через всю Вторую мировую войну, используя гранату, перенятую у французов в 1917 году и практически не изменившуюся с тех пор. У нее были свои недостатки, в первую очередь неравномерное и ненадежное образование осколков, и в 1945 году начались работы по созданию совершенно новой гранаты. Появившаяся после войны граната получила обозначение М26. Впоследствии эта граната была принята на вооружение армиями нескольких стран, в том числе Великобритании, ГДе она получила обозначение «ручная граната 12А1».

Граната М26 была сконструирована таким образом, чтобы при взрыве образовывалось максимальное количество осколков оптимального размера, разлетающихся во всех направлениях. Корпус изготовлен из двух полусфер из тонкого стального листа. Внутри находится спираль проволоки из пружинной стали квадратного сечения с насечками. Она размещается в нижней полусфере, на которую затем надевается верхняя, закрепляемая вальцовкой. Внутри граната заполнена тротилом, в котором оставлен центральный канал, куда вставляется запал. Отверстие в верхней части корпуса имеет резьбу.

Запал имеет конструкцию, обыкновенно называемую «мышеловкой». Он состоит из штампованного металлического корпуса, вворачивающегося на резьбу в корпус гранаты, с отверстием, через которое в него вставляют устройство задержки, детонатор и капсюль. Сбоку к корпусу запала прикреплена поворачивающаяся на оси крышка с поднятым бойком, прижимаемая сильной пружиной к верхней части корпуса. У ручки из прессованной стали на одной стороне имеется выступ, входящий под основание корпуса запала.

Запальное устройство подготавливают, сначала оттягивая крышку с бойком (преодолевая сопротивление пружины), затем на выступ цепляется рычаг, и, наконец, он опускается, чтобы крышка с бойком легла ровно на корпус запала. После этого рычаг блокируется с помощью расшплинтованной чеки, вставленной в два ушка в корпусе запала. Потом на место устанавливаются капсюль, устройство задержки и детонатор. Все это осуществляется в заводских условиях, и запал с рычагом поставляется вместе с гранатой, но отдельно друг от друга. Собираясь бросить гранату, солдат вворачивает запал в сборе в отверстие в корпусе гранаты, и граната становится готовой к применению.

Для того чтобы использовать гранату, необходимо взять ее в руку так, чтобы рычаг прижался к корпусу. После этого выдергивается предохранительная чека, и граната бросается. Как только граната покидает руку, рычаг освобождается и под действием пружины крышки бойка отлетает, таким образом позволяя крышке повернуться и проткнуть бойком капсюль. Капсюль воспламеняет небольшое запальное устройство задержки, и после четырех-пяти секунд это устройство инициирует детонатор, после чего срабатывает основной заряд тротила, которым начинена граната.

Гранату М26 также возможно использовать в качестве ствольной гранаты; для этой цели имеется переходник в виде трубки с оперением в хвостовой части и зажимом в передней. Граната закрепляется в переходнике, просто вставляясь в зажим. Инерционная защелка устанавливается над рычагом, а хвостовая часть переходника надевается надуло винтовки. В патронник заряжается холостой патрон, и, наконец, из гранаты выдергивается предохранительная чека, так что рычаг удерживается только инерционной защелкой. При выстреле эта защелка отлетает, освобождая рычаг, после чего запал срабатывает как обычно. Отличие заключается в том, что граната летит быстрее и за время сгорания запального устройства задержки успевает преодолеть значительно большее расстояние.

ХАРАКТЕРИСТИКИ

Длина 99 мм

Вес 454 г

Диаметр 57 мм

Задержка срабатывания запала 3—7 секунд

Радиус поражения 10 метров

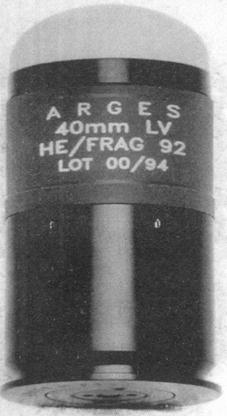

40-мм «Аргес НЕ 92» (Австрия).

Эта осколочно-фугасная граната, разработанная под 40-мм гранатомет, является одной из многих, созданных под влиянием американской идеи, возникшей в 60-е годы.

40-мм гранатомет основан на малоиспользуемой баллистической системе, обеспечивающей достаточную для пуска гранаты на несколько сот метров энергию, при этом не ломающей ключицу стрелку. Эта идея возникла в 1944 году в Германии и называлась системой «высокого-низкого давления»; именно она и является основой патрона.

Гильза разделена на два отсека: в меньшем находятся капсюль и заряд бездымного пороха, больший просто является остальной частью гильзы, и в него вставлена граната. В меньшем отсеке имеется некоторое количество отверстий строго определенного размера. При срабатывании капсюля бездымный порох воспламеняется, и в меньшем отсеке образуются обладающие высоким давлением газы. Они переходят в больший отсек через регулировочные отверстия, где расширяются, но при этом воздействуют на гранату со значительно уменьшенной силой. Преимущество такой системы заключается в том, что метательный заряд сгорает более эффективно и равномерно под высоким давлением, но реальное давление газов на гранату оказывается меньшим, и оружие не обладает высокой силой отдачи. Сама граната представляет собой цилиндр со скругленной носовой частью и взрывателем с устройством самоуничтожения в хвостовой части. Корпус гранаты выполнен из двух оболочек, и в пространство между ними засыпается приблизительно тысяча стальных шариков диаметром 2 мм. Во внутренней оболочке заключен заряд фугасного вещества. Взрыватель взводится при выстреле; он срабатывает при попадании гранаты в твердую поверхность. Однако, если по какой-то причине ударный взрыватель не сработает (например, граната упадет на песок или в грязь), по истечении 15 секунд после выстрела самоуничтожающий элемент взорвет ее.

ХАРАКТЕРИСТИКИ

Калибр 40 мм

Длина, общая 102 мм

Вес, общий 265 г

Вес гранаты 190 г

Взрывчатое вещество 28 г циклонита

Осколки Около 1000 шариков диаметром 2 мм

Начальная скорость гранаты 76 м/с

Максимальная дальность выстрела 400 м
