Доклад: Пистолет Макарова

Доклад: Пистолет Макарова

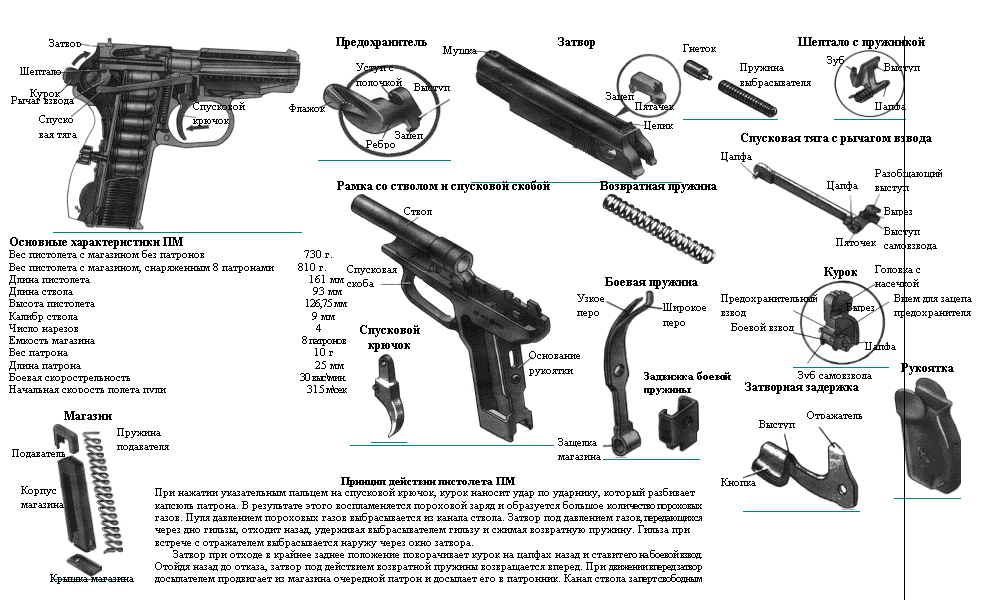

Пистолет Макарова9 - мм (составные части)

Основные характеристики ПМ
Вес пистолета с магазином без патронов 730 г.
Вес пистолета с магазином, снаряженным 8 патронами 810 г.
Длина пистолета

161 мм
Длина ствола

93 мм
Высота пистолета

126,75 мм
Калибр ствола

9 мм
Число нарезов

4
Емкость магазина

8 патронов
Вес патрона

10 г
Длина патрона

25 мм
Боевая скорострельность

30 высмин.
Начальная скорость полета пули
315 мсек

Предохранитель

[pic]

Затвор

Шептало

Курок

Рычаг взвода

Спусковая тяга

Спусковой крючок

Выступ

Зацеп

Ребро

Уступ с полочкой

Флажок

Затвор

[pic]

Мушка

Зацеп

Пятачек

Пружина выбрасывателя

Рамка со стволом и спусковой скобой

[pic]


[pic]

Ствол

Спусковая скоба

Основание рукоятки

Спусковая тяга с рычагом взвода

[pic]

Гнеток

Боевая пружина

[pic]

Узкое перо

Возвратная пружина

[pic]

Зуб

Широкое перо

Задвижка боевой пружины

Рукоятка

[pic]

Цапфа

Цапфа

Пяточек

Разобщающий выступ

Вырез

Выступ самовзвода

Защелка магазина

Шептало с пружинкой

[pic]

Выступ

Цапфа

Курок

[pic]

Головка с насечкой

Вырез

Выем для зацепа предохранителя

Цапфа

Зуб самовзвода

Предохранительный взвод

Боевой взвод

Целик

Затворная задержка

[pic]

Отражатель

Выступ

Кнопка

Спусковой крючок

[pic]

Магазин

[pic]

Пружина подавателя

Крышка магазина

Корпус магазина

Подаватель

Принцип действии пистолета ПМ
При нажатии указательным пальцем на спусковой крючок, курок наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола.
Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.
